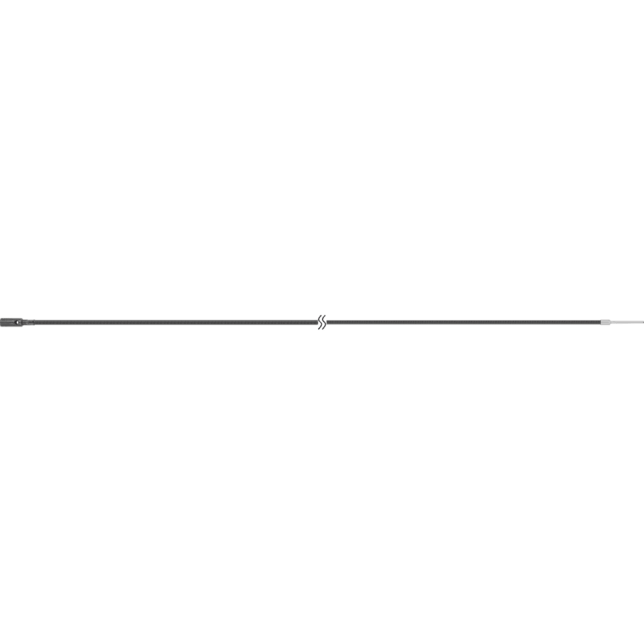

PFERD TOOLS Flexibilné hriadeľové stroje SE 6 DIN10/G16

Flexibilné hriadele pozostávajú z troch komponentov, ktoré je možné kombinovať rôznymi spôsobmi: flexibilné jadro (SE), flexibilný plášť (SCH), rukoväť (HA). Flexibilné jadro pozostáva zo štyroch až desiatich vrstiev drôtu, ktoré vyhovujú norme DIN 2076, a je špeciálne navrhnuté na vysokorýchlostnú otáčavú rotáciu v smere hodinových ručičiek. Spojka je bezpečne zasadená do jadra. Po približne 100 hodinách prevádzky je potrebné jadro flexibilného hriadeľa znovu namazať. Flexibilný plášť pozostáva z olejovzdorného gumy; vnútro je plochá oceľová špirála a vonkajšok je z pevnej gumy. Spojky sú pevne nasadené a obalené gumovým plášťom ako zosilnenie.;Vďaka nízkym emisiám hluku je možná nepretržitá prevádzka s minimálnou únavou. Vymeniteľné skľučovadlá umožňujú montáž širokej škály nástrojov. Posuvná spojka umožňuje rýchlu výmenu rukoväte. Náhradné jadro pre BW 6 DIN 10/16.

Technické detaily

• Typ PFERD TOOLS: SE 6 DIN10/G16
• Rozsah otáčok, od: 11000 RPM
• Rozsah otáčok, do: 25000 RPM
• Verzia: Systém flexibilného hriadeľa 6
• Novinka v sortimente: 2023
• Šírka, metrická: 6 mm
• Spojenie na strane pohonu, DIN: 10
• Priemer spojky na strane rukoväte, metrický: 3,5 mm
• Spojenie na strane rukoväte G: 16
• Čistá hmotnosť: 0,27 kg
• Priemer spojky na strane pohonu [mm]: M10
• Priemer spojky na strane rukoväte [mm]: 3,5/2,45
• Priemer vonkajší, metrický: 6 mm
• Výška: 6 mm
• Dĺžka, metrická: 1583 mm

Odporúčania na použitie

• Odporúčania na použitie:
  • Je nevyhnutné, aby otáčky a výkon neprekročili ani neklesli pod stanovené rozsahy.
  • Nie je možné opraviť jadrá a flexibilné plášte. Odporúčame výmenu za predmontované nové diely.
  • Pri používaní flexibilných hriadeľov sa prosím uistite, že hriadele nie sú ohnuté nad stanovený polomer zakrivenia. Najmenší možný polomer zakrivenia je uvedený pre každý flexibilný hriadeľ.

Informácie o objednávke

• Poznámky k objednávke:
  • Špeciálne dĺžky sú k dispozícii na požiadanie.
  • Jadrá a hadice s obojstrannou posuvnou spojkou na požiadanie.

Logistické detaily

• Číslo colného tarifu: 84831095
• Krajina pôvodu: DE
• Objem (obalová jednotka): 358 CCM
• Hrubá hmotnosť (kus): 0,27 kg
• Dĺžka (obalová jednotka): 1590 mm
• Šírka (obalová jednotka): 15 mm
• Výška (obalová jednotka): 15 mm

Klasifikácie

• ECLASS 5.1.4: 21059290
• ECLASS 7.1: 21059227
• ECLASS 8.1: 21059227
• ECLASS 9.1: 21059227
• ECLASS 10.1: 21059227
• ECLASS 11.1: 21051392
• ECLASS 12.0: 21051392
• ECLASS 13.0: 21051392
• ECLASS 14.0: 21051392
• ECLASS 15.0: 21051392
• ETIM 8.0: EC003583
• ETIM 9.0: EC003583
• ETIM 10.0: EC003583
• UNSPSC 25.0901: 27112800
