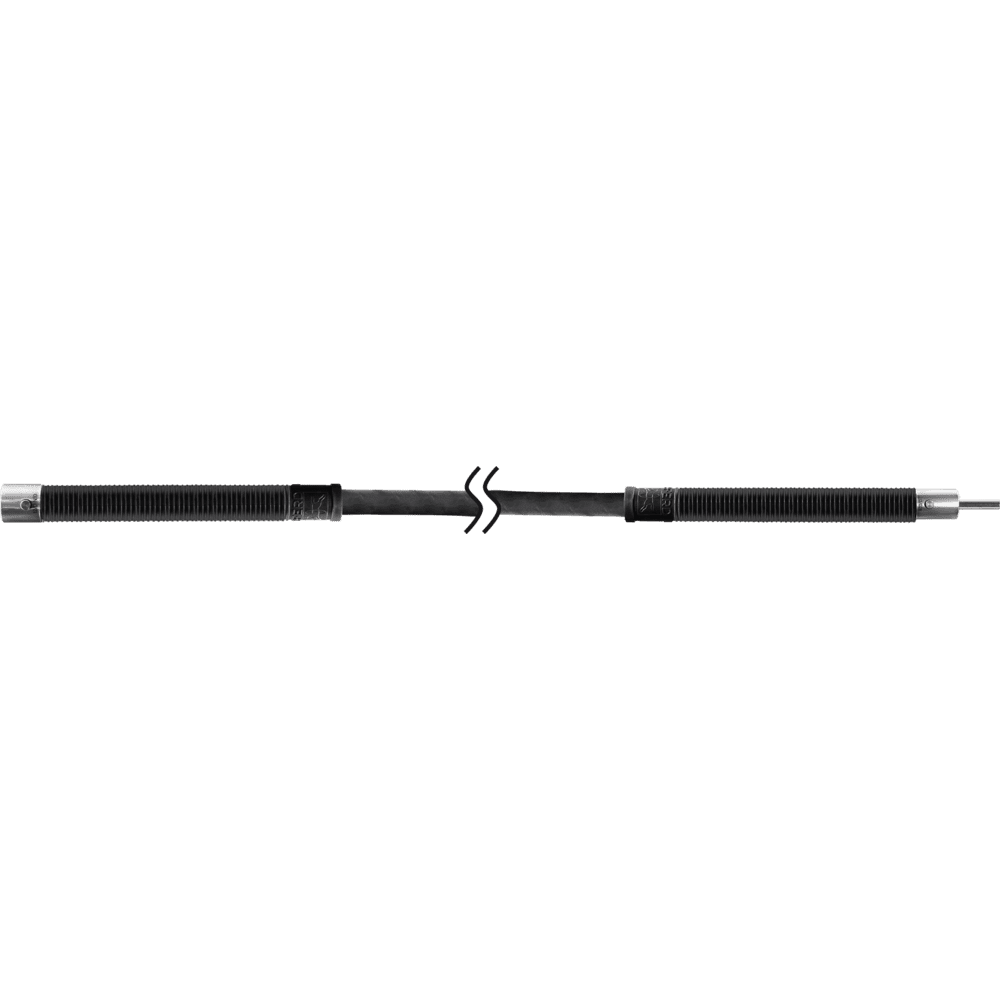

PFERD TOOLS Flexibilné hriadeľové stroje BW 12 DIN15/G28 oHA

Flexibilné hriadele pozostávajú z troch komponentov, ktoré je možné kombinovať rôznymi spôsobmi: flexibilné jadro (SE), flexibilný plášť (SCH), rukoväť (HA). Flexibilné jadro pozostáva zo štyroch až desiatich vrstiev drôtu, ktoré vyhovujú norme DIN 2076, a je špeciálne navrhnuté na vysokorýchlostnú otáčavú rotáciu v smere hodinových ručičiek. Spojka je bezpečne zasunutá do jadra. Po približne 100 hodinách prevádzky je potrebné jadro flexibilného hriadeľa znovu premazávať. Flexibilný plášť pozostáva z oleju odolnej gumy; vnútro je plochá oceľová špirála a vonkajšia časť je z pevnej gumy. Spojky sú pevne pritlačené a obalené gumovým plášťom ako zosilnenie.;Vďaka nízkym emisiám hluku je možná nepretržitá prevádzka s minimálnou únavou. Vymeniteľné skľučovadlá umožňujú montáž širokej škály nástrojov. Posuvná spojka umožňuje rýchlu výmenu rukoväte. Flexibilný hriadeľ bez rukoväte.

Technické detaily

• Typ PFERD TOOLS: BW 12 DIN 15/G28 oHA
• Rozsah otáčok, od: 850 RPM
• Rozsah otáčok, do: 12000 RPM
• Verzia: Systém flexibilného hriadeľa 12
• Novinka v sortimente: 2023
• Šírka, metrická: 25 mm
• Priemer spojky na strane pohonu, metrický: 40 mm
• Spojenie na strane pohonu, DIN: 15
• Priemer spojky na strane rukoväte, metrický: 28 mm
• Spojenie na strane rukoväte G: 28
• Čistá hmotnosť: 3.8 kg
• Priemer spojky na strane pohonu [mm]: 40
• Priemer spojky na strane rukoväte [mm]: 28
• Priemer vonkajší, metrický: 25 mm
• Výška: 25 mm
• Dĺžka, metrická: 2112 mm

Odporúčania na použitie

• Odporúčania na použitie:
  • Je nevyhnutné, aby otáčky a výkon neprekročili ani neboli pod stanovenými rozsahmi.
  • Nie je možné opraviť jadrá a flexibilné plášte. Odporúčame výmenu za predmontované nové diely.
  • Pri používaní flexibilných hriadeľov sa prosím uistite, že hriadele nie sú ohnuté nad stanovený polomer zakrivenia. Najmenší možný polomer zakrivenia je uvedený pre každý flexibilný hriadeľ.
  • Polomer zakrivenia by nemal byť menší ako 240 mm.

Informácie o objednávke

• Poznámky k objednávke:
  • Špeciálne dĺžky sú k dispozícii na požiadanie.
  • Jadrá a hadice s obojstrannou posuvnou spojkou na požiadanie.

Logistické detaily

• Číslo colného tarifu: 84831095
• Krajina pôvodu: DE
• Objem (obalová jednotka): 165 CCM
• Hrubá hmotnosť (kus): 3.9 kg
• Dĺžka (obalová jednotka): 1500 mm
• Šírka (obalová jednotka): 110 mm
• Výška (obalová jednotka): 1 mm

Klasifikácie

• ECLASS 5.1.4: 21011308
• ECLASS 7.1: 21043690
• ECLASS 8.1: 21059227
• ECLASS 9.1: 21059227
• ECLASS 10.1: 21059227
• ECLASS 11.1: 21051392
• ECLASS 12.0: 21051392
• ECLASS 13.0: 21051392
• ECLASS 14.0: 21051392
• ECLASS 15.0: 21051392
• ETIM 8.0: EC003583
• ETIM 9.0: EC003583
• ETIM 10.0: EC003583
• UNSPSC 25.0901: 27110000
