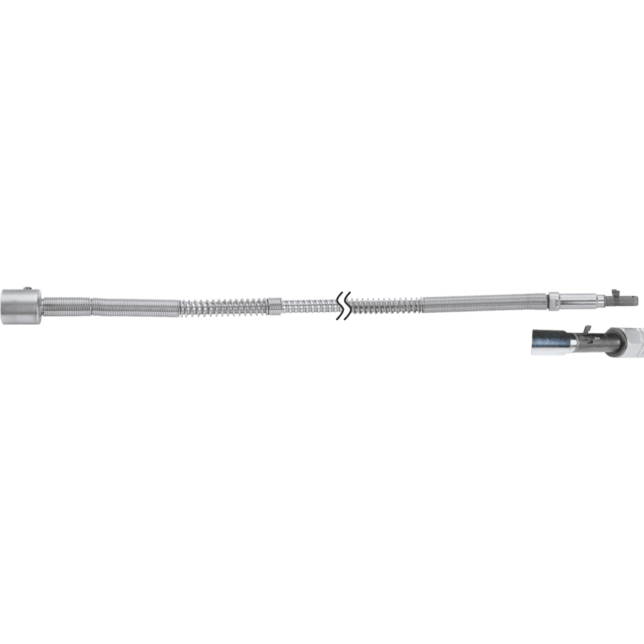

PFERD TOOLS Flexibilné hriadeľové stroje BW 6 Z DIN 10/SRF oH

Flexibilné hriadele pozostávajú z troch komponentov, ktoré je možné kombinovať rôznymi spôsobmi: flexibilné jadro (SE), flexibilný plášť (SCH), rukoväť (HA). Flexibilné jadro pozostáva zo štyroch až desiatich vrstiev drôtu, ktoré vyhovujú norme DIN 2076, a je špeciálne navrhnuté na vysokorýchlostnú otáčavú rotáciu v smere hodinových ručičiek. Spojka je bezpečne zasunutá do jadra. Po približne 100 hodinách prevádzky je potrebné jadro flexibilného hriadeľa znovu premazávať. Flexibilný plášť pozostáva z olejovzdorného gumy; vnútro je plochá oceľová špirála a vonkajšok je z pevnej gumy. Spojky sú pevne pritlačené a obalené gumovým plášťom ako zosilnenie.;Vďaka nízkym emisiám hluku je možná nepretržitá prevádzka s minimálnou únavou. Vymeniteľné skľučovadlá umožňujú montáž širokej škály nástrojov. Posuvná spojka umožňuje rýchlu výmenu rukoväte. Flexibilný hriadeľ bez rukoväte s rozširujúcou sa spojkou SFR.

Technické detaily

• Rozsah otáčok, od: 9000 RPM
• Rozsah otáčok, do: 18000 RPM
• Verzia: Systém flexibilného hriadeľa 6 DPF/SRF
• Šírka, metrická: 12 mm
• Priemer spojky na strane pohonu, metrický: 30 mm
• Pohonná spojka, DIN: 10
• Priemer spojky na strane rukoväte, metrický: 10 mm
• Priemer spojky na strane rukoväte G: SRF
• výkonový rozsah do: 1460 Watt
• Čistá hmotnosť: 0.8 kg
• Priemer spojky na strane pohonu [mm]: 30
• Priemer spojky na strane rukoväte [mm]: 10
• Priemer vonkajší, metrický: 12 mm
• Výška: 12 mm
• Dĺžka, metrická: 1250 mm

Odporúčania na použitie

• Odporúčania na použitie:
  • Je nevyhnutné, aby otáčky a výkon neprekročili ani nepadli pod stanovené rozsahy.
  • Nie je možné opraviť jadrá a flexibilné plášte. Odporúčame výmenu za predmontované nové diely.
  • Pri používaní flexibilných hriadeľov sa prosím uistite, že hriadele nie sú ohnuté nad stanovený polomer zakrivenia. Najmenší možný polomer zakrivenia je uvedený pre každý flexibilný hriadeľ.
  • Pri nízkych požiadavkách na výkon < 660 wattov je možné klesnúť pod rozsah otáčok.
  • Polomer zakrivenia by nemal byť menší ako 140 mm.

Objednávacie informácie

• Objednávacie poznámky:
  • Špeciálne dĺžky sú k dispozícii na požiadanie.
  • Jadrá a hadice s obojstrannou posuvnou spojkou na požiadanie.

Logistické detaily

• Colný tarifný č.: 84831095
• Krajina pôvodu: DE
• Objem (obalová jednotka): 1361 CCM
• Hrubá hmotnosť (kus): 0.686 kg
• Dĺžka (obalová jednotka): 1250 mm
• Šírka (obalová jednotka): 33 mm
• Výška (obalová jednotka): 33 mm
