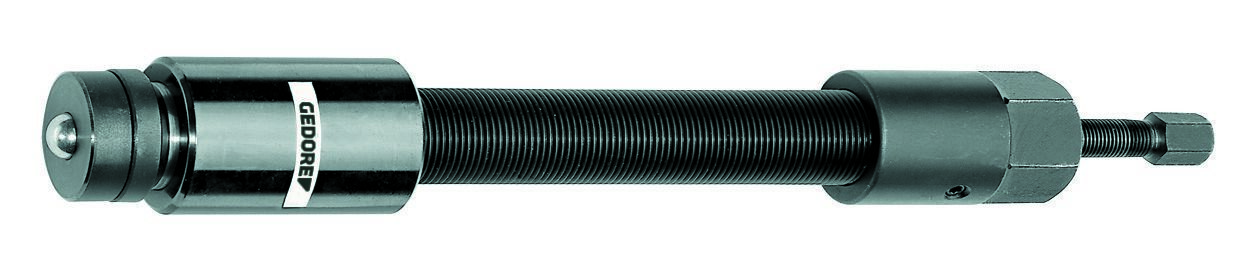

GEDORE 1.06/HSP3 Tlakové vreteno na mazivo 1", 15 t

Na kontrolované a bezpečné ťahanie, Navrhnuté pre tlak 10 t, 12 t alebo 15 t, Odporový prvok môže byť nahradený koncovkou a v prípade potreby predĺžený, Malé upínacie vreteno je chránené pred nechceným odskrutkovaním pomocou zámku proti odskrutkovaniu, Príprava na použitie: 1. pred použitím skontrolujte, či je upínacie vreteno dostatočne silno vytiahnuté z krytu, aby sa odporový prvok nachádzal v základnej polohe hydraulického valca, 2. odskrutkovať kryt z tela vretena. Na to je potrebné najprv uvoľniť upínací skrutku., 3. skrutkovať telo vretena zdola do priečneho ťahača, až vyčnieva cca 60 mm z priečky, 4. priskrutkovať kryt k telu vretena do maximálnej polohy a potom ho upevniť nastavovacou skrutkou., Použitie a spôsob práce: napr. HSP3, 5. umiestniť ťahač a telo napínacieho vretena s kľúčom 41, 6. Upínacie vreteno skrutky 17 v kryte. Bude použitá hydraulika. Chod odporového prvku v hydraulickom valci je max. 12 mm. Otočením tela vretena pomocou krytu 41 je možné úplne demontovať hydraulicky uvoľnený obrobok., 7. po použití sa upínacie vreteno 17 otáča späť do základnej polohy a podložka je zatlačená do hydraulického valca

• Stred: 12 mm
• Výška hlavy 1 [mm]: 125 mm
• Dĺžka použiteľného závitu [mm]: 165 mm
• Typ ťahového prvku: Guľový upínač
• Celková dĺžka [mm]: 465 mm
• Certifikát VDE: Nie
• Izolované 1000 V: Nie
• Krajina pôvodu: Brazília
• Číslo colného tarifu: 82055980
• Stlačná sila [kN]: 150,0 kN
• Stlačná sila [t]: 15,0 t
• Šírka naprieč byty 1 [mm]: 17
• Šírka naprieč plochými tyčami 2 [mm]: 41
• Čistá hmotnosť [kg]: 3,375 kg
• Vreteno Veľkosť závitu: G 1"
• Obsah (počet kusov): 1
• Uvoľnenie tlačidla: 33,0 Nm
