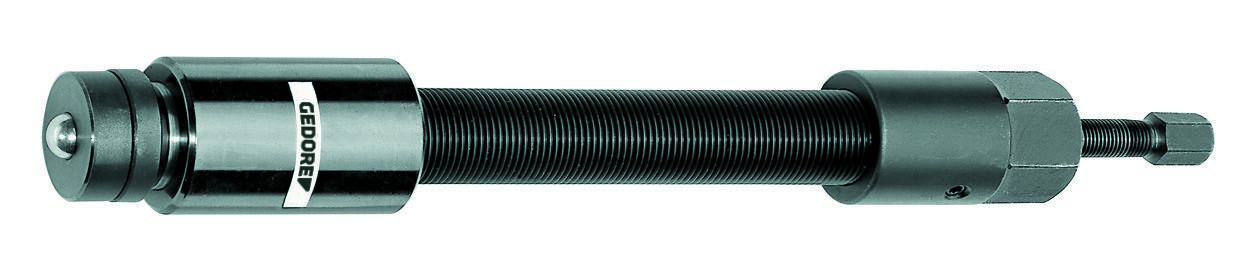

GEDORE 1.06/HSP2 Tlakové vreteno na mazivo 3/4", 12 t

Na kontrolované a bezpečné ťahanie, Navrhnuté pre tlak 10 t, 12 t alebo 15 t, Oporový prvok je možné nahradiť koncovkou a v prípade potreby predĺžiť, Malé upínacie vreteno je chránené pred nechceným odskrutkovaním pomocou zámku proti odskrutkovaniu, Príprava na použitie: 1. pred použitím skontrolujte, či je upínacie vreteno dostatočne silno vybraté z krytu, aby sa oporový prvok nachádzal v základnej polohe hydraulického valca, 2. odskrutkovať kryt z tela vretena. Na to je potrebné najprv uvoľniť upínací skrutku., 3. skrutkovať telo vretena zdola do priečky ťahača, až vyčnieva cca 60 mm od priečky, 4. priskrutkovať kryt k telu vretena do maximálnej polohy a potom ho upevniť nastavovacou skrutkou., Použitie a spôsob práce: napr. HSP3, 5. umiestniť ťahač a telo upínacieho vretena s kľúčom 41, 6. Upínacie vreteno skrutky 17 v kryte. Bude použitá hydraulika. Chod oporového prvku v hydraulickom valci je max. 12 mm. Otočením tela vretena pomocou krytu 41 je možné úplne demontovať hydraulicky uvoľnený obrobok., 7. po použití sa upínacie vreteno 17 otáča späť do základnej polohy a podložka je zatlačená do hydraulického valca

• Stred: 12 mm
• Dĺžka použiteľného závitu [mm]: 205 mm
• Typ ťahacieho prvku: Guľový upínač
• Celková dĺžka [mm]: 420 mm
• Výška hlavy 1 [mm]: 80 mm
• Certifikát VDE: Nie
• Izolované 1000 V: Nie
• Krajina pôvodu: Brazília
• Číslo colného sadzobníka: 82055980
• Stlačná sila [kN]: 120,0 kN
• Stlačná sila [t]: 12,0 t
• Šírka naprieč byty 1 [mm]: 12
• Šírka naprieč plochými tyčami 2 [mm]: 36
• Čistá hmotnosť [kg]: 1,995 kg
• Vreteno Veľkosť závitu: G 3/4"
• Obsah (počet kusov): 1
• Uvoľnenie tlačidla: 19,0 Nm
