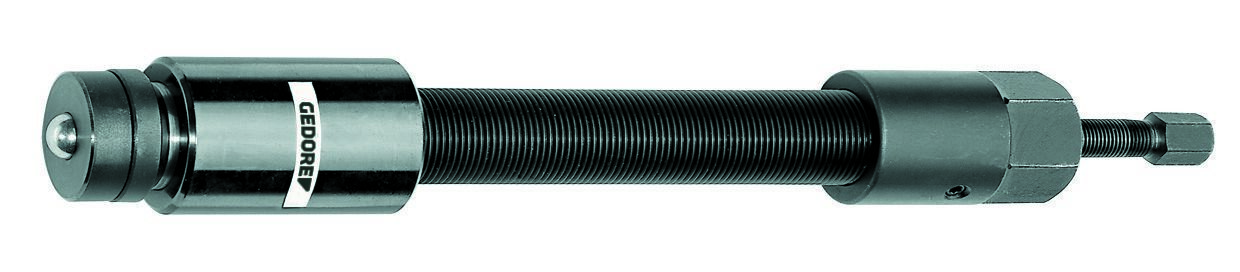

GEDORE 1.06/HSP1 Tlakové vreteno na mazivo 1/2", 10 t

Na kontrolované a bezpečné ťahanie, Navrhnuté pre tlakové sily 10 t, 12 t alebo 15 t, Odporový prvok môže byť nahradený koncovkou a v prípade potreby predĺžený, Malé upínacie vreteno je chránené pred nechceným uvoľnením pomocou zámku proti uvoľneniu, Príprava na použitie: 1. pred použitím skontrolujte, či je tlakové vreteno dostatočne silno vytiahnuté z krytu, aby sa odporový prvok nachádzal v základnej polohe hydraulického valca, 2. odskrutkovať kryt z tela vretena. Na to je potrebné najprv uvoľniť upínací skrutku., 3. skrutkovať telo vretena zdola do priečneho ťaháku, až vyčnieva cca 60 mm z priečky, 4. priskrutkovať kryt k telu vretena do maximálnej polohy a potom ho upevniť nastavovacou skrutkou., Použitie a spôsob práce: napr. HSP3, 5. umiestniť ťahák a telo napínacieho vretena s kľúčom 41, 6. Upínacie vreteno skrutky 17 v kryte. Bude použitá hydraulika. Chod odporového prvku v hydraulickom valci je max. 12 mm. Otočením tela vretena pomocou krytu 41 je možné úplne demontovať hydraulicky uvoľnený obrobok., 7. po použití sa upínacie vreteno 17 otáča späť do základnej polohy a podložka je zatlačená do hydraulického valca

• Stred: 12 mm
• Dĺžka použiteľného závitu [mm]: 135 mm
• Celková dĺžka [mm]: 350 mm
• Typ ťahacieho prvku: Guľový upínač
• Výška hlavy 1 [mm]: 80 mm
• Certifikát VDE: Nie
• Obsahujú akumulátory pokyny na likvidáciu?: Nie
• Obsahujú pokyny na likvidáciu v návode na obsluhu?: Nie
• Pokyny na likvidáciu na nástrojoch: Nie
• Izolované 1000 V: Nie
• Krajina pôvodu: Brazília
• Číslo colného tarifu: 82055980
• Stlačná sila [kN]: 100,0 kN
• Stlačná sila [t]: 10,0 t
• Šírka naprieč byty 1 [mm]: 12
• Šírka naprieč plochými tyčami 2 [mm]: 32
• Čistá hmotnosť [kg]: 1,43 kg
• Vreteno Veľkosť závitu: G 1/2"
• Obsah (počet kusov): 1
• Uvoľnenie tlačidla: 17,0 Nm
