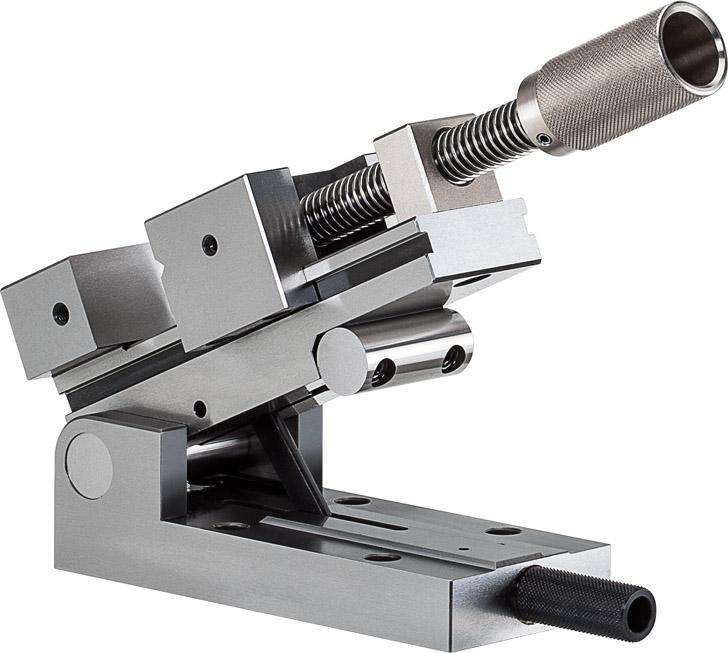

RÖHM Zverák strojný presný PS-SV 90mm veľ. 2 otočný Rohm

Presný sinusový svěrák PS-SV s otočnou osou vpredu Vyhotovenie: Telo a čeľuste z legovanej nástrojovej ocele, kalené a jemne brúsené. Pevná čeľusť je hladká, pohyblivá čeľusť s vodorovne zabroušeným prizmatom. S upnutím a uvoľnením pomocou závitového vretienka. Úhlové nastavenie s rozsahom nastavenia 0 - 46° sa vykonáva koncovými rozmermi na sinusovom princípe, ložiskové a oporné čapy sú kalené a brúsené s presnosťou na 0,001 mm. Upínací prípravok sa môže v každej úhlovej polohe tvarovo zablokovať. Pravoúhlosť: 100 mm = 0,005 mm Rovnobežnosť: 100 mm = 0,002 mm Úhlová odchýlka: pri 45° ± 15". Vzorec pre výpočet koncového rozmeru x: x = sin alpha • K (pre dosedaciu plochu A) x = sin alpha • K + 1 (pre dosedaciu plochu B) Príklad: Hľadá sa: Konečný rozmer pre úhlové nastavenie 24° 15' u presného sinusového upínáku PS-SV. Dané: K = 100, sin alpha = 0,4107. Výsledok: x = 0,4107 • 100 = 41,07. Konečný rozmer činí 41,07 mm. Použitie: Pre vysokú presnosť v nástrojárňach pri brúsení, frézovaní, meraní atď. Výrobca: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
