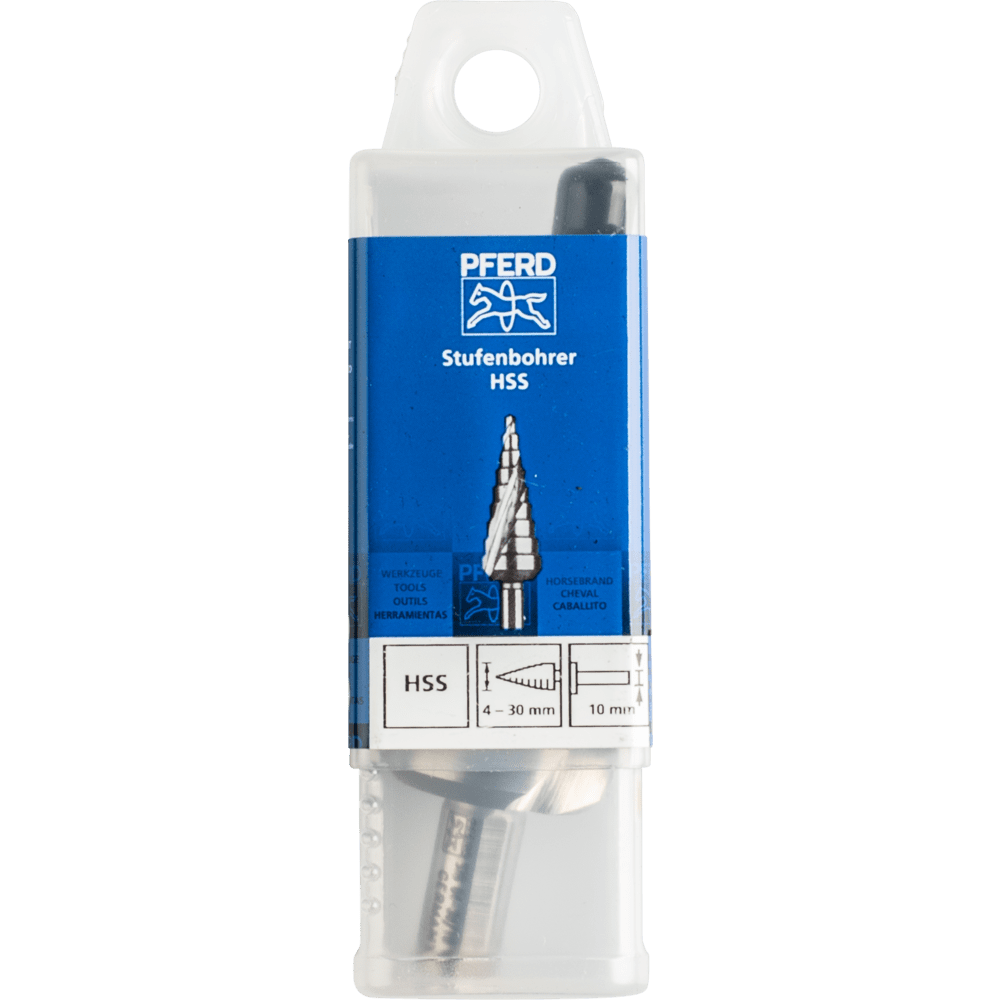

PFERD TOOLS Vrtacie a ponorné nástroje STB HSS 04-30/10

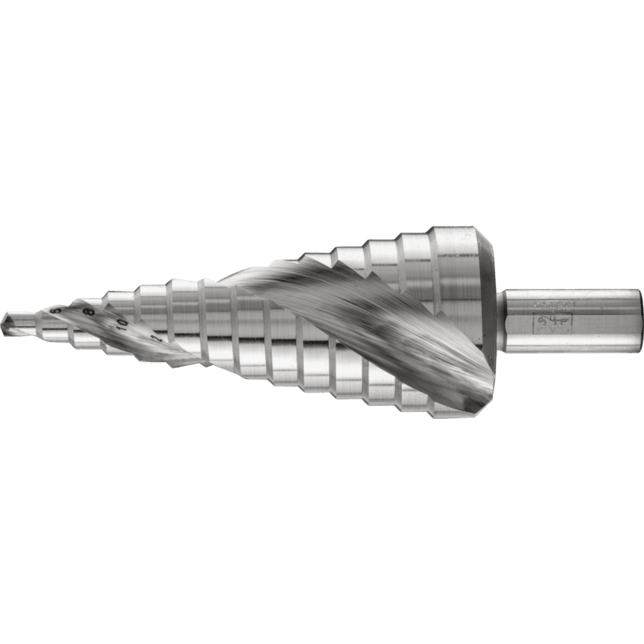

HSS stupňové vrtáky na vŕtanie a odhrotovanie tenkých plechov, rúr a profilov vyrobených z rôznych materiálov. Na zabezpečenie spoľahlivého prenosu krútiaceho momentu majú všetky stupňové vrtáky trojstranný hriadeľ.

Technické detaily

• Otáčky od, tvrdé neželezné kovy: 200 ot./min
• Otáčky od, nerezové a kyselinovzdorné ocele: 100 ot./min
• Otáčky od, mäkké neželezné kovy: 200 ot./min
• Otáčky od, ocele do 700 N/mm²: 200 ot./min
• Otáčky od, termoplasty, sklenými vláknami vystužené plasty (GRP/CRP): 100 ot./min
• Otáčky do, tvrdé neželezné kovy: 2400 ot./min
• Otáčky do, nerezové a kyselinovzdorné ocele: 600 ot./min
• Otáčky do, mäkké neželezné kovy: 2400 ot./min
• Otáčky do, ocele do 700 N/mm²: 2400 ot./min
• Otáčky do, termoplasty, sklenými vláknami vystužené plasty (GRP/CRP): 1600 ot./min
• Verzia: HSS
• Novinka v sortimente: 2021
• Vŕtacie stupne: 4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0/22.0/24.0/26.0/28.0/30.0
• Priemer hriadeľa, metrický: 10 mm
• Vŕtací rozsah, od: 4 mm
• Vŕtací rozsah, do: 30 mm
• Dĺžka, celková: 100 mm
• Počet, vŕtacích stupňov: 14 kusov

Výhody produktu

• Výhody:
  • Vŕtanie a odhrotovanie v jednom kroku.
  • Úplne hladký chod a vysoký rezací výkon.
  • Vysokokvalitný vrták zaisťuje bezproblémové centrovanie a vŕtanie.
  • Kužeľ nástroja uľahčuje vytiahnutie z vyvŕtaných dosiek.
  • Špony, ktoré sa nelámu, sú upratané ako pri špirálovom vrtáku.
  • Vytvorenie okrajov a studeného zvárania na čepeľach je zabránené.

Odporúčania na použitie

• Odporúčania na použitie:

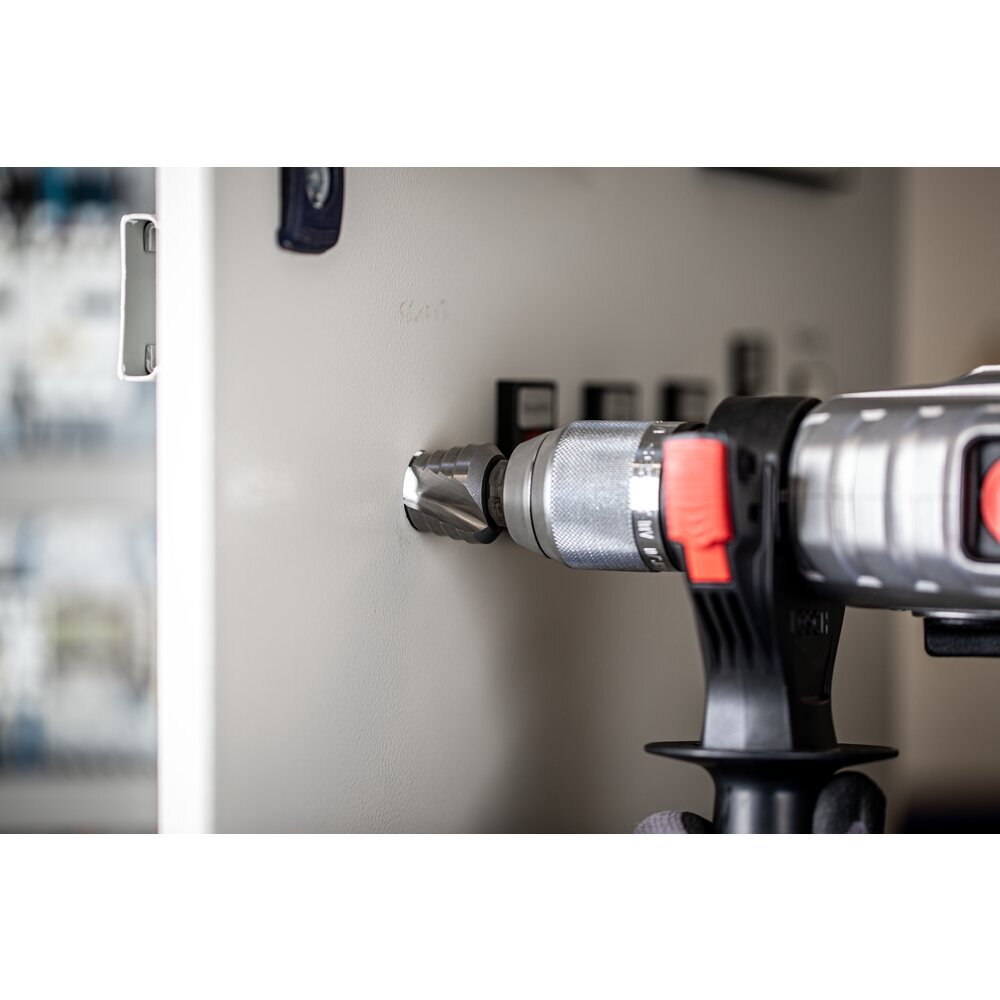

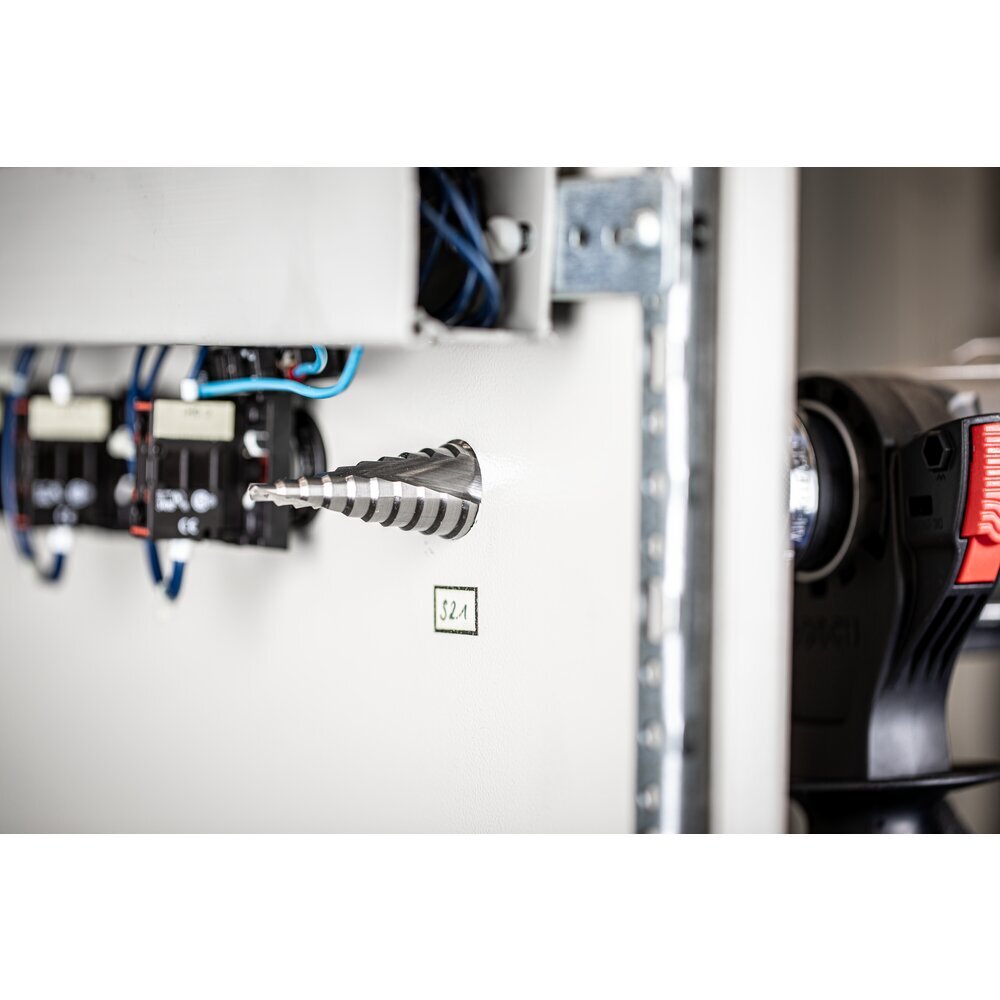

  • Používajte HSS stupňové vrtáky na plechoch, rúrach a profiloch s maximálnou hrúbkou 4 mm.
  • Používajte rezací olej/stlačený vzduch ako chladiaci a mazací prostriedok v prípade stupňových vrtákov bez povrchovej úpravy.

Materiály

• Materiály, ktoré je možné spracovať:
  • Hliník
  • Mosadz
  • Bronz
  • Oceľ s kalením
  • Drevotrieska
  • Meď
  • Termoplasty
  • Sklenými vláknami vystužené termoplasty (GRP, CRP)
  • Sklenými vláknami vystužené termoplasty (GRP, CRP) s obsahom vlákien ≤ 40 %
  • Sklenými vláknami vystužené termoplasty (GRP, CRP) s obsahom vlákien > 40 %
  • Tvrdé neželezné kovy
  • Tvrdé drevo
  • Iné neželezné kovy
  • Iné
  • Plasty
  • Mäkké hliníkové zliatiny
  • Mäkké titánové zliatiny (pevnosť v ťahu 500 N/mm²)
  • Mäkké drevo
  • Oceľ
  • Oceľ, liatinová oceľ
  • Ocele do 1 200 N/mm² (< 38 HRC)
  • Ocele do 700 N/mm² (< 220 HB)
  • Termoplasty
  • Titán
  • Titánové zliatiny
  • Nástrojové ocele
  • Pevné hliníkové zliatiny
  • Drevo
  • Zinok

Aplikácie

• Aplikácie:
  • Prehlbovanie
  • Odhrotovanie
  • Vŕtanie

Typy pohonov

• Typy pohonov:
  • Stĺpový vrták
  • Elektrický vrták

Bezpečnostné poznámky

• Bezpečnostné poznámky: Na zabezpečenie spoľahlivého prenosu krútiaceho momentu majú stupňové vrtáky trojstranný hriadeľ.

Logistické detaily

• Číslo colného tarifu: 82075060
• Krajina pôvodu: DE
• Objem (obalová jednotka): 122,5 CCM
• Hrubá hmotnosť (kus): 0,18 kg
• Dĺžka (obalová jednotka): 100 mm
• Šírka (obalová jednotka): 35 mm
• Výška (obalová jednotka): 35 mm
