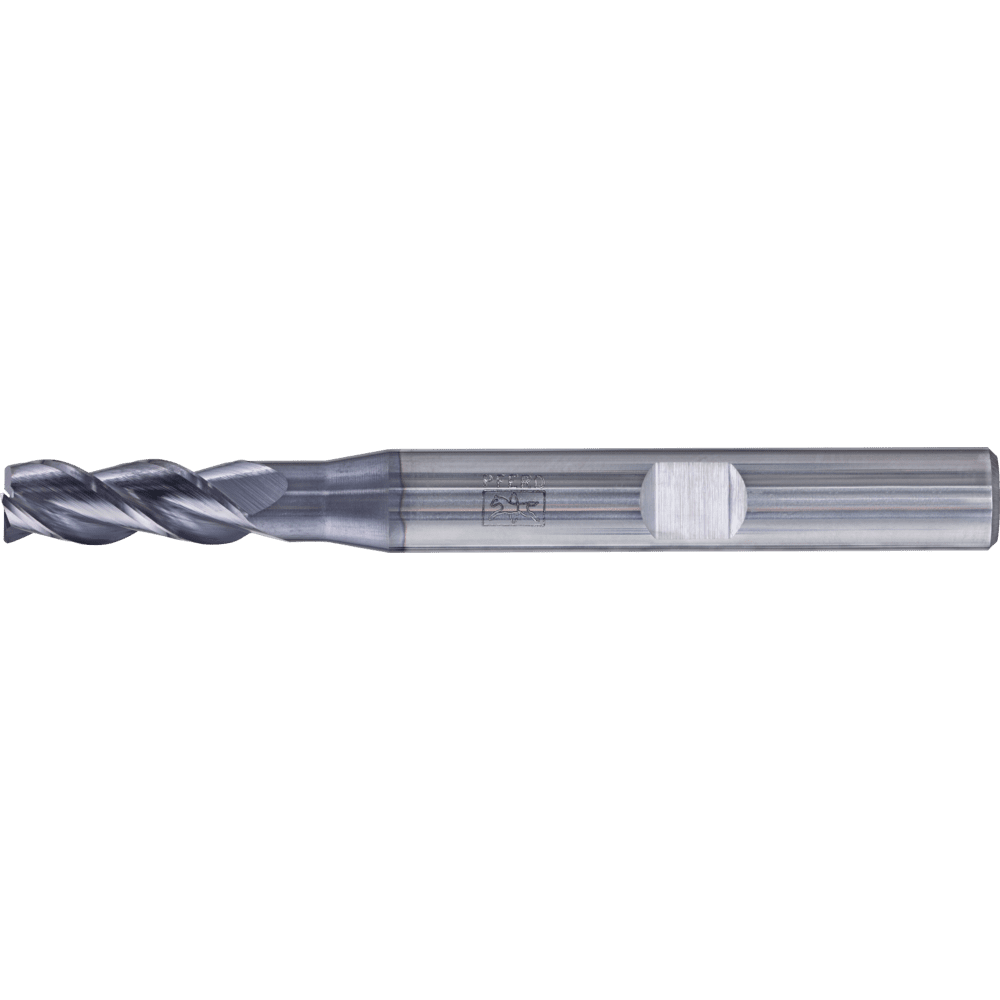

PFERD TOOLS SCM Solid Carbide Frézy SCM-UC3-M050C-M57HB6 AL40

Pevné koncové frézy z karbidu wolfrámu sú vhodné na univerzálne použitie na rôzne materiály. Frézy na plné frézovanie drážok, frézovanie otvorov a širokú škálu hrubovacích úloh. Weldonova stopka HB v súlade s DIN 6535 s bočnou pohonnou plochou.

Technické detaily

• Typ stopky: HB (DIN6535)
• Verzia: 90° s fazetou
• Novinka v sortimente: 2023
• Typ rohu: Dizajn s fazetou rohu
• Uhly špirály: 38°/40°/42°
• Povlak: TiAlN
• Rezací materiál: AL40
• Interné chladenie: nie
• Směr posuvu: x,y,z
• Norma: Firemný štandard
• Rezací priemer DC: 5 mm
• Priemer stopky DCON: 6 mm
• Maximálna hĺbka rezu APMX: 13 mm
• Funkčná dĺžka LF: 57 mm
• Využiteľná dĺžka LU: 18 mm
• Dĺžka hlavy LH: 20.5 mm
• Priemer krku DN: 4.7 mm
• Šírka fazety rohu CHW: 0.15 mm
• Počet rezacích hrán ZEFP: 3 kusy

Výhody produktu

• Výhody:
  • Univerzálne použitie na najdôležitejšie materiály.
  • Vysoká produktivita vďaka optimálnemu odstraňovaniu materiálu.
  • Najmodernejšie povlaky.
  • Dizajn s kanálom na triesky v krku.

Odporúčania na použitie

• Odporúčania na použitie:
  • Dodržiavajte odporúčané rezné údaje.
  • Zabezpečte stabilné upnutie obrobku a nástroja pre dosiahnutie najlepších výkonov.

Materiály

• Materiály, ktoré je možné spracovať:
  • Hliník
  • Železo po žíhaní
  • Čierne žíhané liatinové (GTS, GJMB)
  • Brass
  • Bronz
  • Oceli s povrchovou tvrdosťou
  • Liatinové
  • Ocelové
  • Odlievacie škvrny
  • Štiepka
  • Zliatiny na báze kobaltu
  • Medené
  • Duktilná liatina
  • Ferrit (magnetický materiál)
  • Šedá/nodulárna liatina (GG/GJL, GGG/GJS)
  • Tvrdé hliníkové zliatiny
  • Tvrdé neželezné kovy
  • Tvrdé, tepelne spracované ocele nad 1.200 N/mm² (< 38 HRC)
  • Odlievacia škvrna
  • Zliatiny na báze niklu (napr. Inconell a Hastelloy)
  • Superzliatiny na báze niklu alebo titánu
  • Iné neželezné kovy
  • Plasty
  • Oceľové ložiská a guľôčkové ložiská
  • Škvrna
  • Mäkké hliníkové zliatiny
  • Mäkké neželezné kovy
  • Nerezová oceľ (INOX)
  • Oceľ
  • Oceľ, liatinová oceľ
  • Ocele do 1,200 N/mm² (< 38 HRC)
  • Ocele nad 700 N/mm² (> 220 HB)
  • Termoplasty
  • Titán
  • Titánové zliatiny
  • Nástrojové ocele
  • Tvrdé hliníkové zliatiny
  • Biela žíhaná liatina (GTW, GJMW)
  • Drevo
  • Zinok

Aplikácie

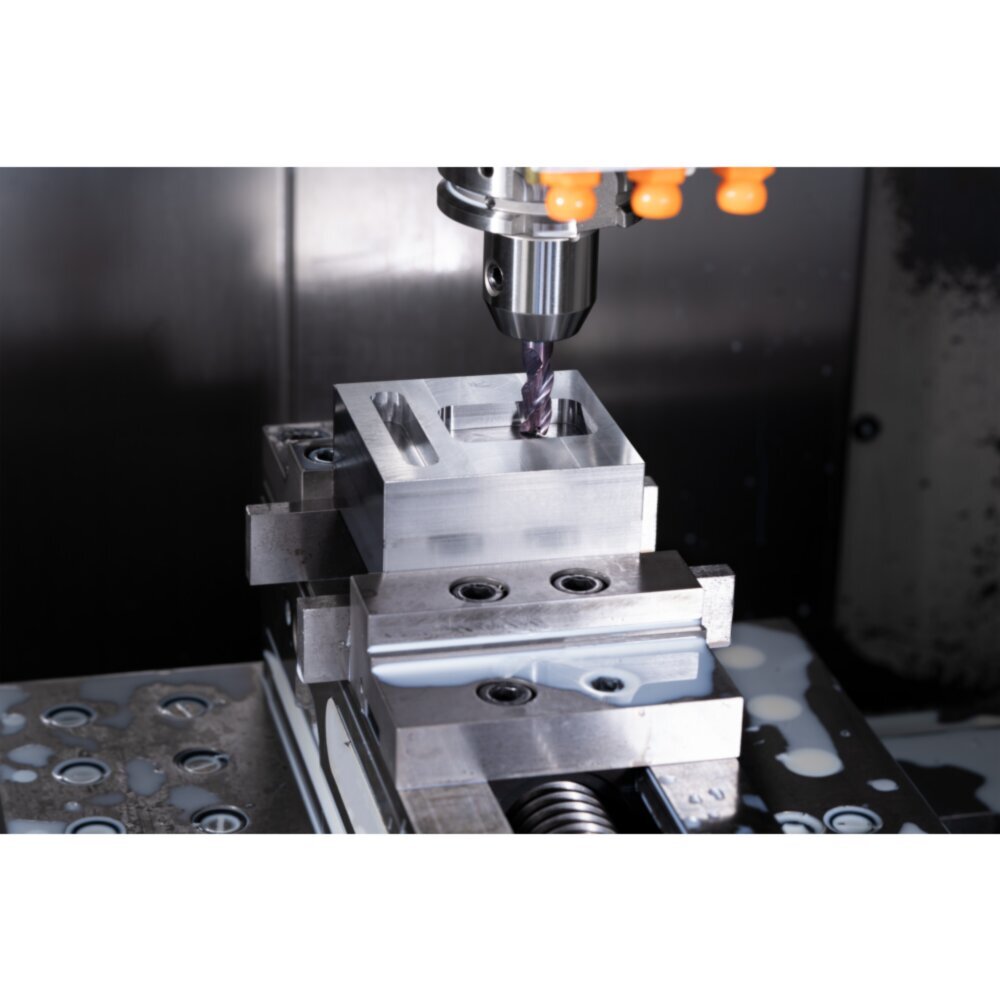

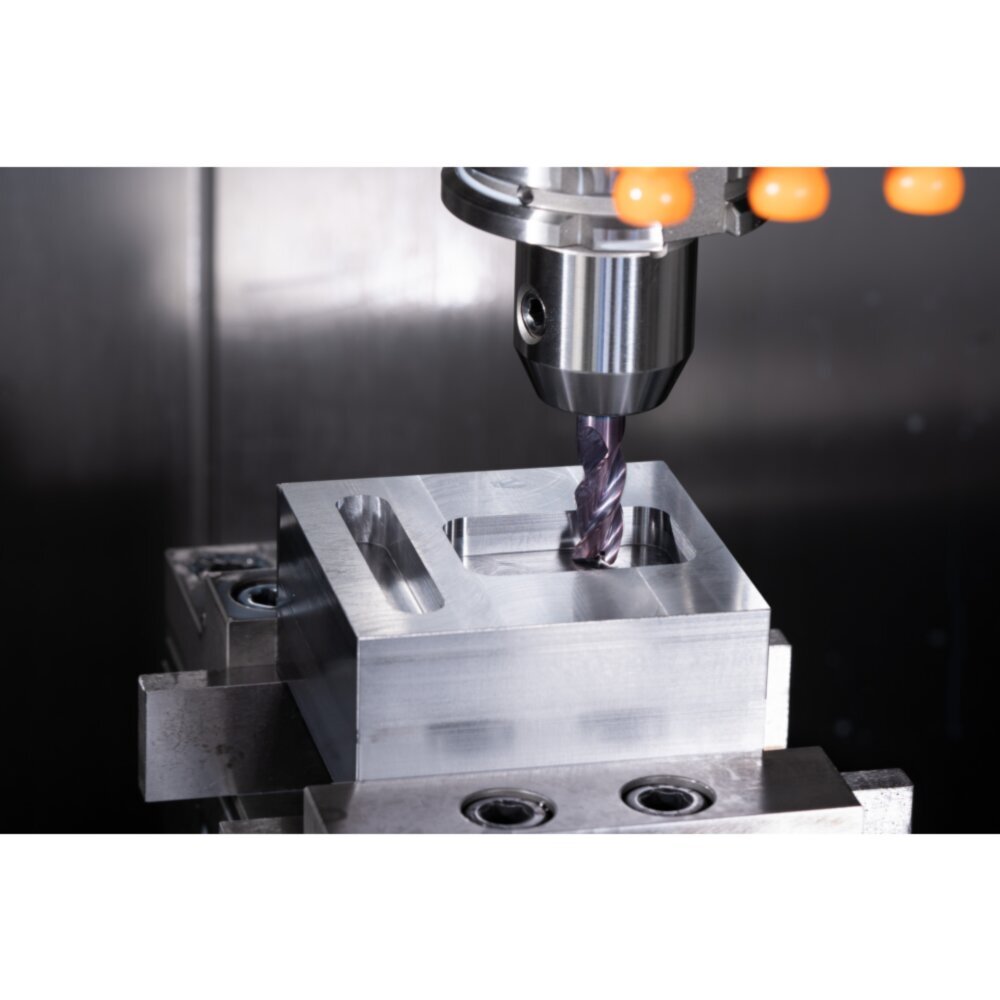

• Aplikácie: Frézovanie

Typy pohonov

• Typy pohonov: Stacionárne stroje

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (obalová jednotka): 16.072 CCM
• Hrubá hmotnosť (kus): 0.024 kg
• Dĺžka (obalová jednotka): 14 mm
• Šírka (obalová jednotka): 14 mm
• Výška (obalová jednotka): 82 mm

Klasifikácie

• ECLASS 5.1.4: 21010504
• ECLASS 7.1: 21180601
• ECLASS 8.1: 21180601
• ECLASS 9.1: 21180601
• ECLASS 10.1: 21180601
• ECLASS 11.1: 21180601
• ECLASS 12.0: 21180601
• ECLASS 13.0: 21180601
• ECLASS 14.0: 21180601
• ECLASS 15.0: 21180601
• ETIM 8.0: EC011860
• ETIM 9.0: EC011860
• ETIM 10.0: EC011860
• UNSPSC 25.0901: 27110000
