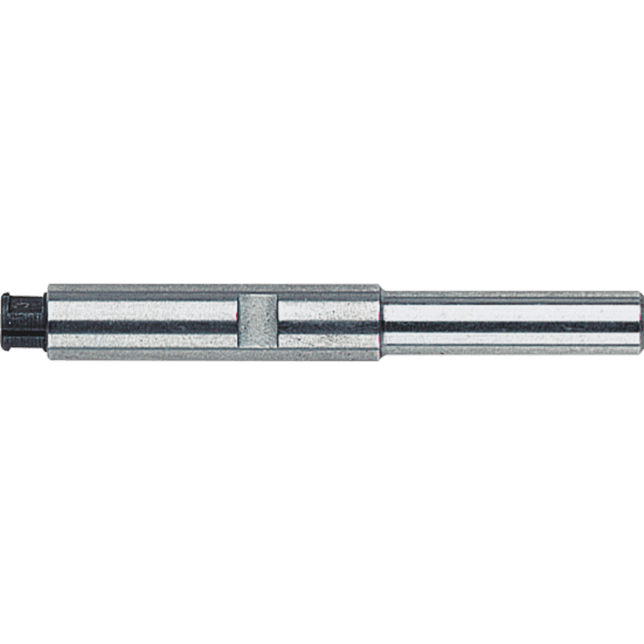

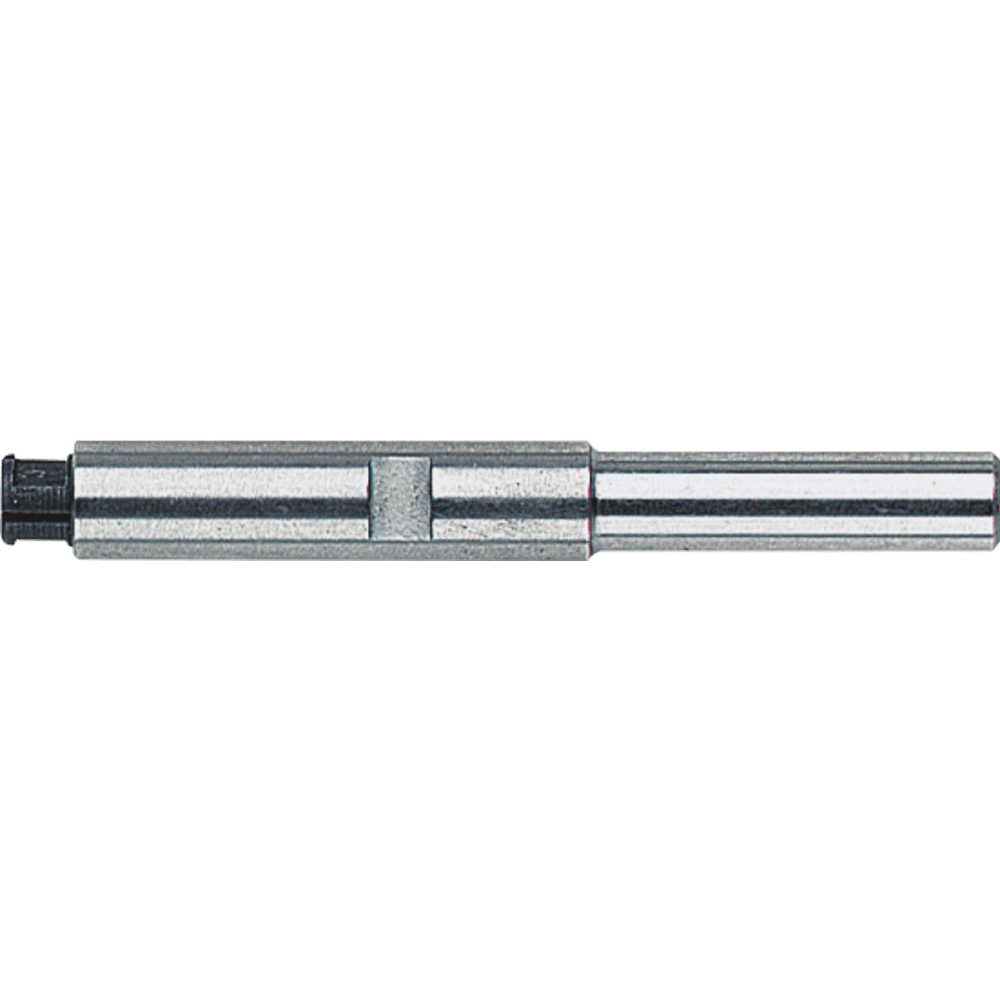

PFERD TOOLS Príslušenstvo pre pohony náradia SPV 50-3 S8

Pomocou predĺžení pohonnej vretena je možné predĺžiť stopky brúsiacich a frézovacích nástrojov. Umožňujú prístup do ťažko prístupných oblastí a sú upnuté do kolíka stroja (vzduchového alebo elektrického brúsiča) alebo do ručného nástroja s flexibilným hriadeľom. Predĺženia pohonnej vretena sú nákladovo efektívnou alternatívou k špeciálne vyrobeným brúskam a montovaným bodom s dlhými stopkami. Predĺženie pre pohonné vretená s pracovnou dĺžkou približne 50 mm, montážou nástroja 3 mm a držiakom stopky 8 mm. Odporúčané predĺženie pre pohony s maximálnou otáčkovou rýchlosťou 44 000 ot./min. 2 kľúče DM SW 6/7 mm a 1 kolík 3 mm.

Technické detaily

• Max. ot./min: 44000 ot./min
• Skupina kolíka: 14
• Vrátane priemeru kolíka [mm]: 3
• Čistá hmotnosť: 0.035 kg
• Priemer držiaka stopky [mm]: 8
• Priemer vretena, max.: 9.5 mm
• Priemer montáže nástroja: 3 mm
• Dĺžka, montážny kolík: 30
• Dĺžka, celková: 78 mm

Bezpečnostné upozornenia

• Bezpečnostné upozornenia:
  • Upozornenie! Pri používaní predĺžení vretena dodržujte platné bezpečnostné predpisy a predpisy na prevenciu úrazov. Pri práci s dlhými stopkami je nevyhnutné, aby bol nástroj vložený do obrobku (napr. otvorov, rúr, kanálov alebo drážok) pred zapnutím pohonnej sústavy. Predĺženie nesmie voľne bežať s nástrojom mimo obrobku. Ak sa toto pravidlo nedodrží, zvyšuje sa riziko úrazov. Za nepriaznivých podmienok sa môže predĺženie s upnutým nástrojom ohnúť.
  • Predĺženie je určené iba na ručné použitie v spojení s vhodnými vzduchovými brúsičmi, elektrickými brúsičmi alebo ručnými nástrojmi s flexibilným hriadeľom pre nástroje so štandardnými stopkami. Predĺženie a nástroj povolený na použitie pri príslušnej otáčkovej rýchlosti sú upnuté do bezúderového kolíka na zariadení. Neupínajte na prechodový polomer. Upínanie druhého predĺženia alebo nástrojov s nadmerne dlhými stopkami nie je povolené.
  • Maximálna povolená otáčková rýchlosť je 44 000 ot./min.

Logistické detaily

• Číslo colného tarifu: 84661020
• Krajina pôvodu: DE
• Objem (obalová jednotka): 15.424 CCM
• Hrubá hmotnosť (kus): 0.094 kg
• Dĺžka (obalová jednotka): 64 mm
• Šírka (obalová jednotka): 241 mm
• Výška (obalová jednotka): 1 mm

Klasifikácie

• ECLASS 5.1.4: 21029090
• ECLASS 7.1: 21022190
• ECLASS 8.1: 21022190
• ECLASS 9.1: 21022190
• ECLASS 10.1: 21022190
• ECLASS 11.1: 21022190
• ECLASS 12.0: 21022190
• ECLASS 13.0: 21022191
• ECLASS 14.0: 21022191
• ECLASS 15.0: 21022191
• ETIM 8.0: EC004369
• ETIM 9.0: EC004369
• ETIM 10.0: EC004369
• UNSPSC 25.0901: 27112800
