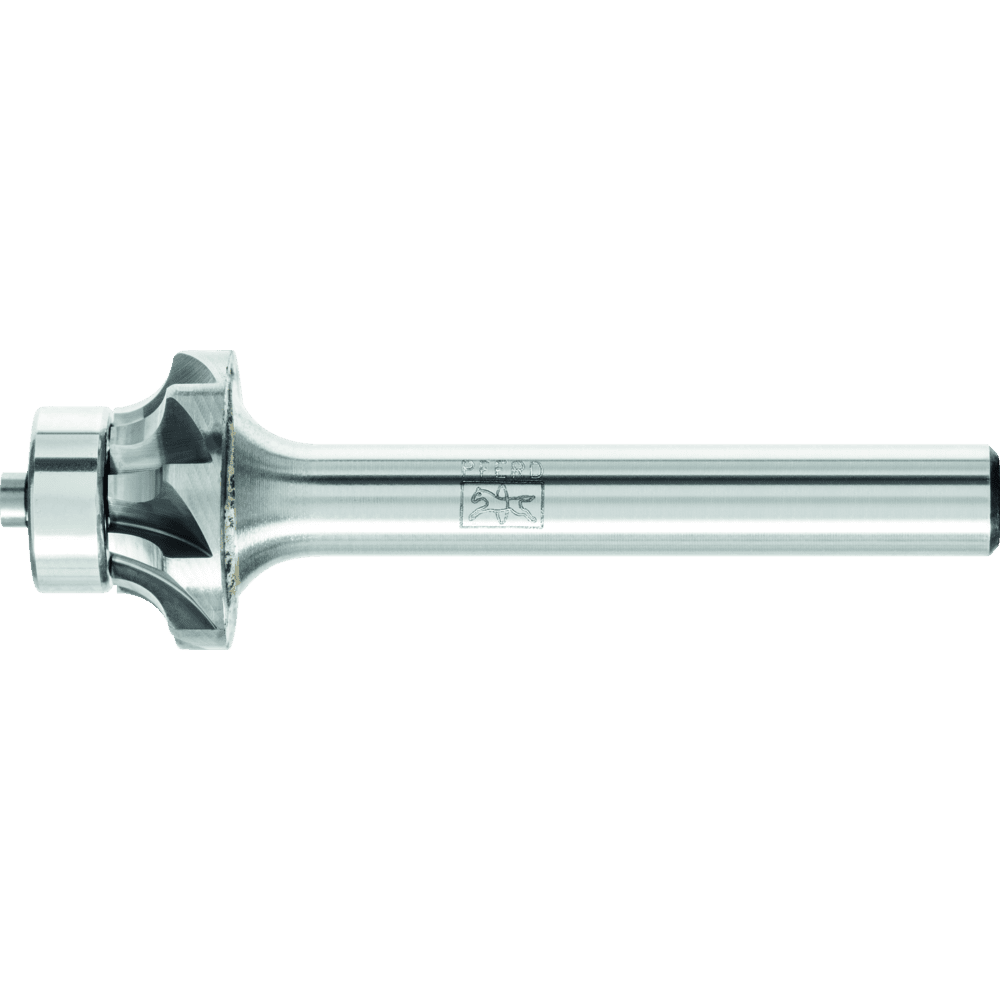

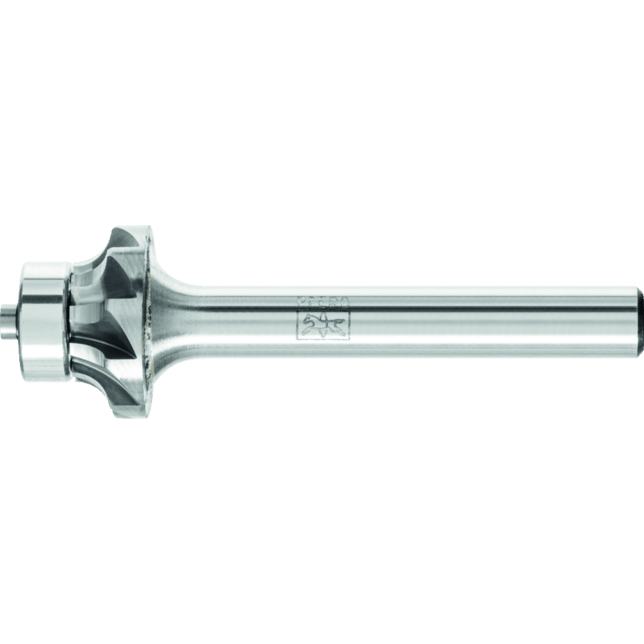

PFERD TOOLS Karbidové frézy V 1612/6 HRANA R3,0

Karbidové frézy s rezom EDGE boli špeciálne vyvinuté na presnú prácu na hranách. Špeciálny dizajn umožňuje fréze bežať priamo pozdĺž hrán bez poškodenia obrobku. V jednom kroku je možné dosiahnuť presné tvary hrán. Medzi iným, zaoblenie hrán je preventívnym opatrením pre ochranu proti korózii podľa: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198). Konkávne rádiusové frézy na výrobu presných radií. Vhodné na výrobu a spracovanie vonkajších radií 3 mm.

Technické detaily

• Typ PFERD TOOLS: V 1612/6 EDGE R3,0
• Dizajn rádiusového rohu: 3 mm
• RPM pre šedú liatinu, bielu liatinu: 12000 RPM
• RPM pre kalené, tepelne spracované ocele nad 1 200 N/mm²: 12000 RPM
• RPM pre tvrdé neželezné kovy: 5000 RPM
• RPM pre materiály odolné voči vysokým teplotám: 5000 RPM
• RPM pre mäkké neželezné kovy: 12000 RPM
• RPM pre ocele do 1 200 N/mm²: 12000 RPM
• RPM do šedej liatiny, bielej liatiny: 18000 RPM
• RPM do kalených, tepelne spracovaných oceľí nad 1 200 N/mm²: 15000 RPM
• RPM do tvrdých neželezných kovov: 7000 RPM
• RPM do materiálov odolných voči vysokým teplotám: 9000 RPM
• RPM do mäkkých neželezných kovov: 18000 RPM
• RPM do ocele do 1 200 N/mm²: 18000 RPM
• Rez: EDGE
• Priemer guľôčkovej ložiska: 10 mm
• Priemer vonkajší, metrický: 16 mm
• Priemer stopky, metrický: 6 mm
• Dĺžka, konštrukcia: 12 mm
• Dĺžka, rez: 3 mm
• Dĺžka, celková: 52 mm

Výhody produktu

• Výhody:
  • Špeciálny dizajn pre presné vedenie.
  • Bezpečné a pohodlné vedenie.
  • Vytvára presné tvary hrán v jednom kroku.
  • Vysoká presnosť koncentrickosti umožňuje prácu bez nárazov bez vytvárania vibrácií. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.

Odporúčania na použitie

• Odporúčania na použitie:
  • Používajte frézy proti­otáčkami. Na dosiahnutie jemného povrchu ich nakoniec prejdite po hranách v smere otáčania.
  • Pokud je to možné, používajte frézy s rezom EDGE s kompresorovým priamym brúskou PFERD TOOLS PG 3/210 s vhodným vodičom EFH PG 3/210.
  • Pokiaľ sa používa najmenšia plocha priemeru frézy, odporúčaná otáčková rýchlosť môže byť zvýšená.

Materiály

• Materiály, ktoré je možné spracovať:
  • Železo po žíhaní
  • Čierne žíhané liatiny (GTS, GJMB)
  • Brass
  • Bronz
  • Ocele s povrchovou tvrdosťou
  • Liatina
  • Oceľová liatina
  • Zliatiny na báze kobaltu
  • Meď
  • Šedá/nodulárna liatina (GG/GJL, GGG/GJS)
  • Tvrdý neželezný kov
  • Kalené, tepelne spracované ocele nad 1 200 N/mm² (< 38 HRC)
  • Oceľ
  • Oceľ, liatinová oceľ
  • Ocele do 1 200 N/mm² (< 38 HRC)
  • Ocele nad 700 N/mm² (> 220 HB)
  • Ocele do 700 N/mm² (< 220 HB)
  • Titán
  • Zliatiny titánu
  • Nástrojové ocele
  • Biela žíhaná liatina (GTW, GJMW)
  • Zinok

Aplikácie

• Aplikácie:
  • Fazetovanie
  • Odstraňovanie otřepov
  • Frézovanie
  • Zaobľovanie

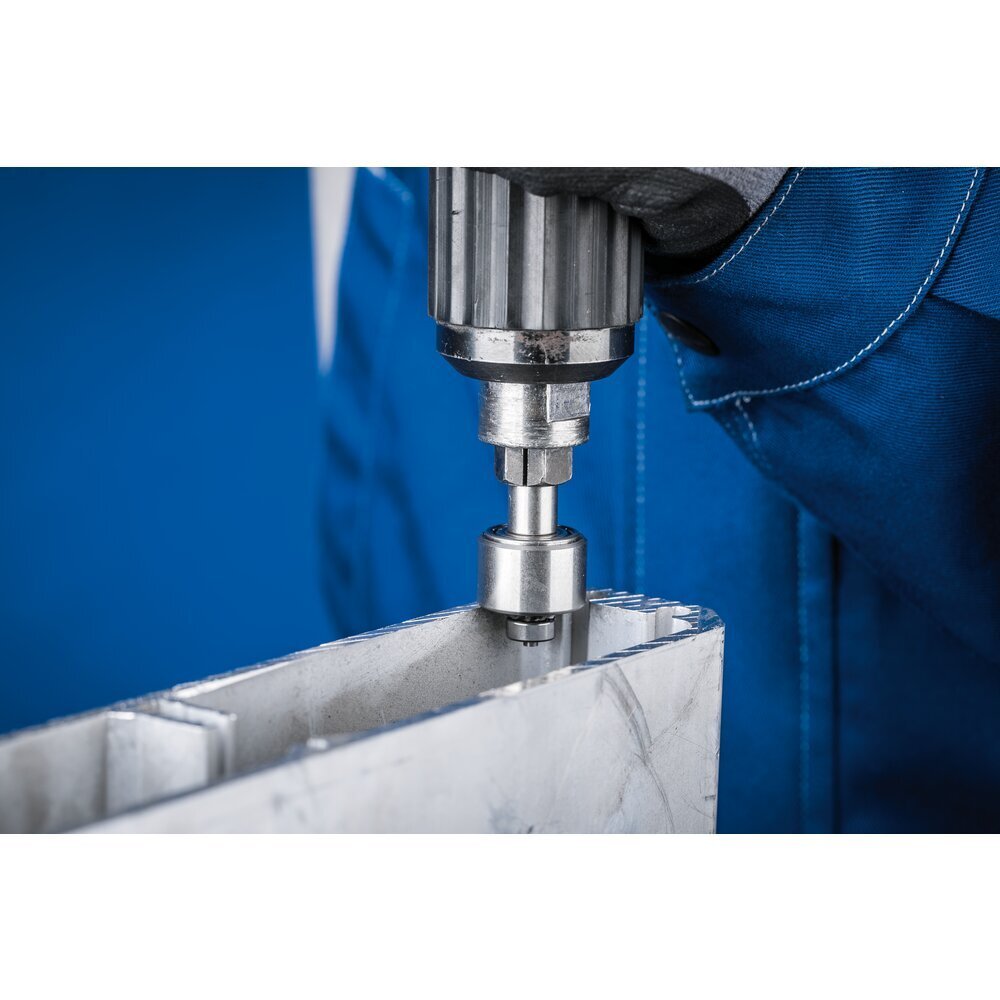

  • Práca na hranách
  • Práca na hranách (fazetovanie, zaobľovanie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojová stroj
  • Robot
  • Stacionárne stroje
  • Priama brúska

PFERDVALUE

• EFEKTIVITA PFERD TOOLS: EFEKTIVITA PFERD TOOLS odporúča frézy s rezom EDGE na dlhodobú prácu s nízkou únavou, pričom šetrí zdroje a dosahuje dokonalé výsledky čo najrýchlejšie.

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (balenie): 51 CCM
• Hrubá hmotnosť (kus): 0.031 kg
• Dĺžka (balenie): 102 mm
• Šírka (balenie): 25 mm
• Výška (balenie): 20 mm
