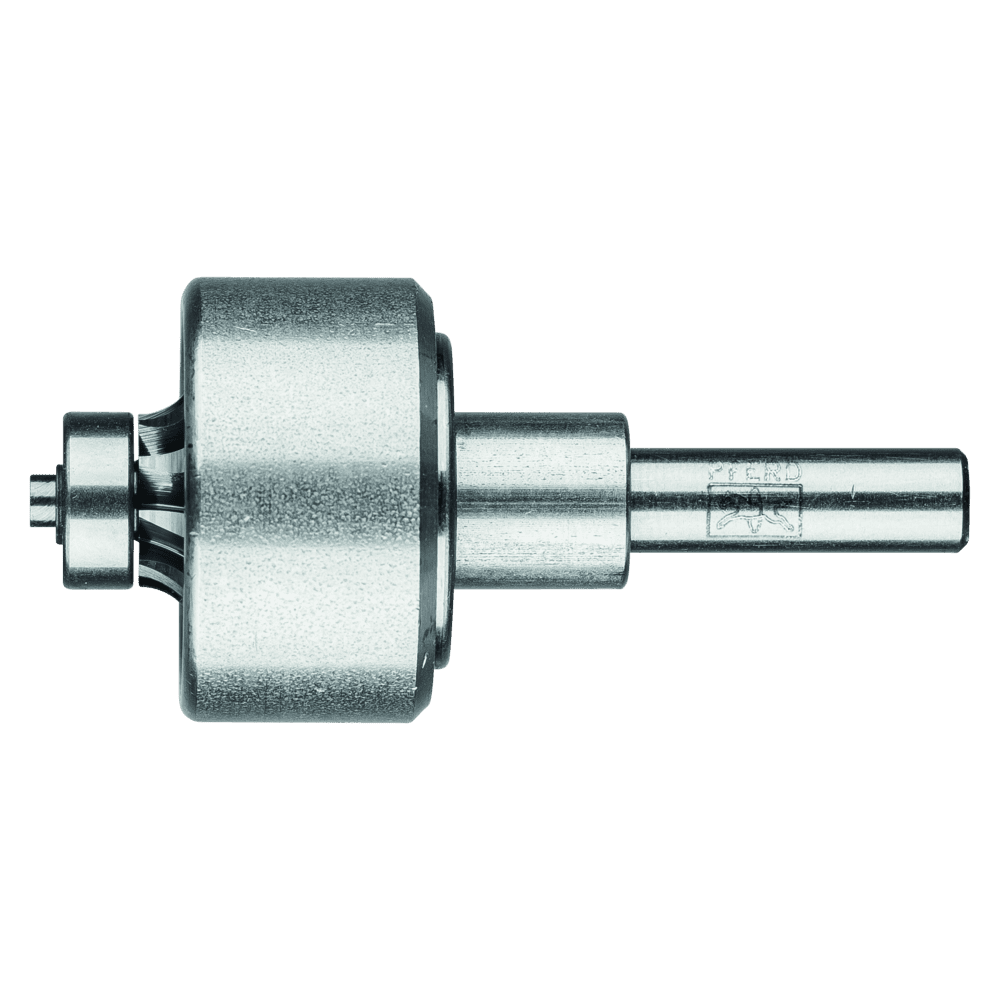

PFERD TOOLS Karbidové frézy V 1612/6 HRANA R3,0 ECS

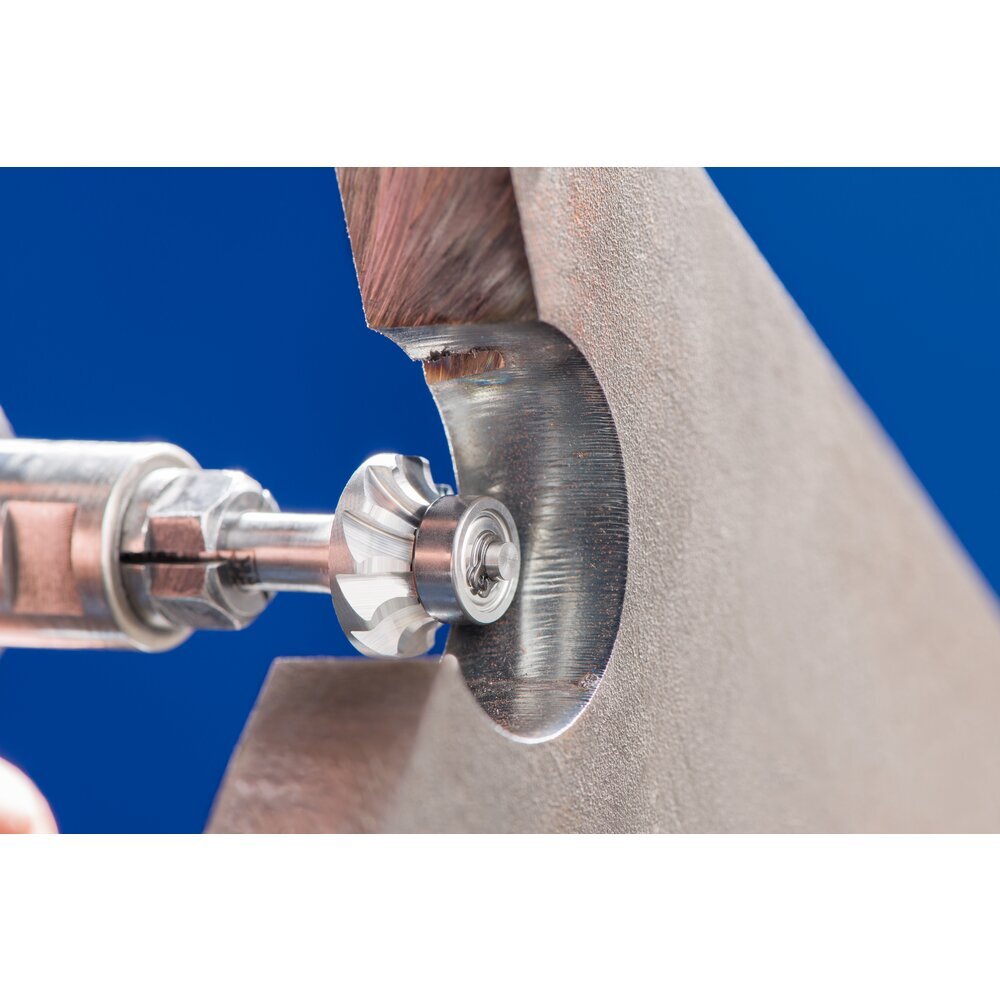

Pilníky z karbidu volfrámu s rezom EDGE boli špeciálne vyvinuté na presnú prácu na hranách. Špeciálny dizajn umožňuje pilníku bežať priamo pozdĺž hrán bez poškodenia obrobku. V jednom kroku je možné dosiahnuť presné tvary hrán. Medzi inými, zaoblenie hrán je preventívnym opatrením pre ochranu proti korózii podľa: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198). Konkávne radiálne pilníky na výrobu presných radií. Vhodné na výrobu a spracovanie vonkajších radií 3 mm. EDGE Cutting System pozostáva z pilníkov s rezom EDGE a špeciálneho vodiaceho puzdra, ktoré sa môže používať na akomkoľvek komerčne dostupnom pohone, aby sa zabezpečilo optimálne vedenie počas ľahkej deburrácie.

Technické detaily

• Typ PFERD TOOLS: V 1612/6 EDGE R3,0 ECS
• Dizajn rohu: 3 mm
• RPM pre, šedú liatinu, bielu liatinu: 12000 RPM
• RPM pre, kalené, tepelne spracované ocele nad 1 200 N/mm²: 12000 RPM
• RPM pre, tvrdé neželezné kovy: 5000 RPM
• RPM pre, materiály odolné voči vysokým teplotám: 5000 RPM
• RPM pre, mäkké neželezné kovy: 12000 RPM
• RPM pre, ocele do 1 200 N/mm²: 12000 RPM
• RPM do, šedá liatina, biela liatina: 18000 RPM
• RPM do, kalené, tepelne spracované ocele nad 1 200 N/mm²: 15000 RPM
• RPM do, tvrdé neželezné kovy: 7000 RPM
• RPM do, materiály odolné voči vysokým teplotám: 9000 RPM
• RPM do, mäkké neželezné kovy: 18000 RPM
• RPM do, ocele do 1 200 N/mm²: 18000 RPM
• Rez: EDGE
• Priemer guľôčkovej ložiska: 10 mm
• Priemer puzdra: 25 mm
• Priemer vonkajší, metrický: 16 mm
• Priemer stopky, metrický: 6 mm
• Dĺžka, konštrukcia: 24 mm
• Dĺžka, rez: 3 mm
• Dĺžka, celková: 52 mm

Výhody produktu

• Výhody:
  • Špeciálny dizajn pre presné vedenie.
  • Bezpečné a pohodlné vedenie.
  • Vytvára presné tvary hrán v jednom kroku.
  • Vysoká presnosť koncentrickosti umožňuje prácu bez nárazov bez vytvárania trasových značiek. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.
  • Zlepšené vedenie.
  • Môže sa používať s akýmkoľvek konvenčným priamym brúskou.
  • Pilník je vymeniteľný.

Odporúčania na použitie

• Odporúčania na použitie:
  • Používajte pilníky proti­otáčkovým smerom. Aby ste dosiahli jemný povrch, nakoniec ich prejdite po hranách v smere otáčania.

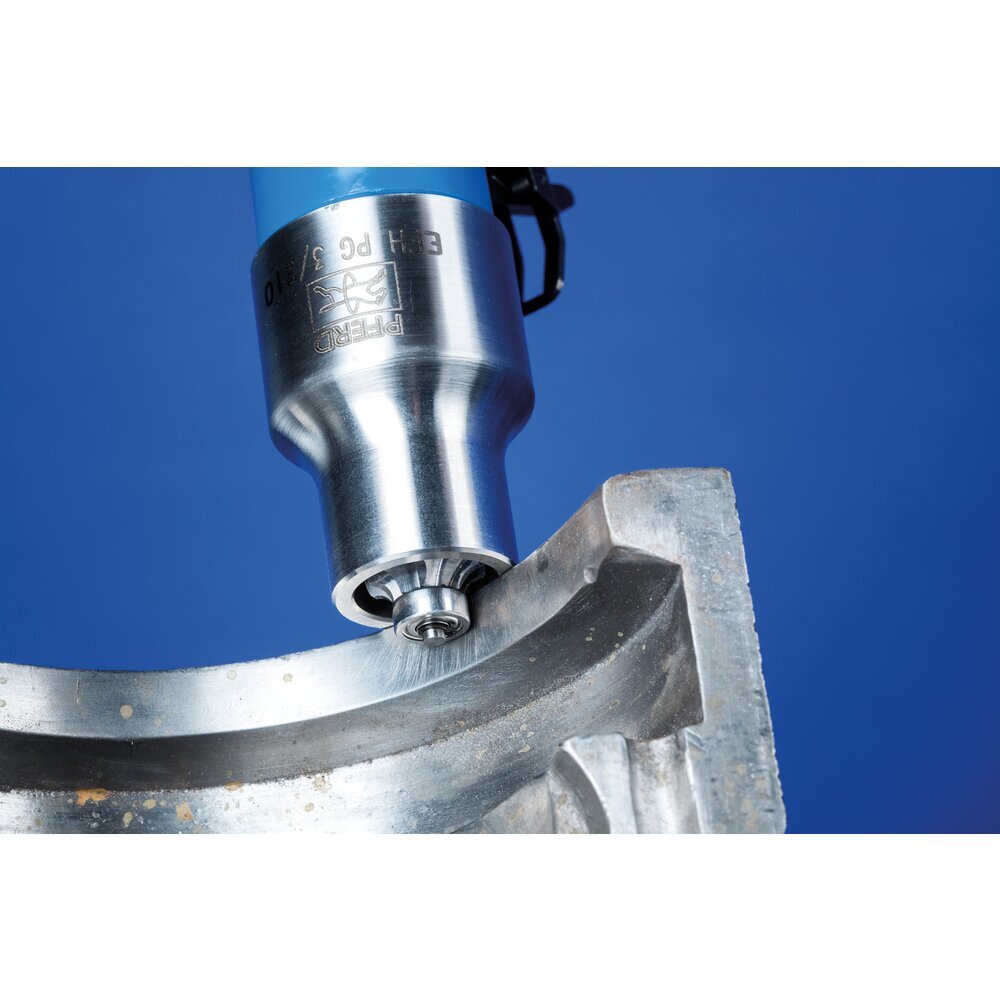

  • Pokúste sa používať pilníky s rezom EDGE s kompresorovou priamou brúskou PFERD TOOLS PG 3/210 s vhodným vodiacim puzdrom EFH PG 3/210.
  • Ako je to možné, ak sa používa najmenšia plocha priemeru pilníka, odporúčanú otáčkovú rýchlosť je možné zvýšiť.

Materiály

• Materiály, ktoré je možné spracovať:
  • Železo po žíhaní
  • Čierne žíhané liatiny (GTS, GJMB)
  • Mosadz
  • Bronz
  • Kalenej ocele
  • Liatina
  • Oceľová liatina
  • Zliatiny na báze kobaltu
  • Medené
  • Šedá/nodulárna liatina (GG/GJL, GGG/GJS)
  • Tvrdý neželezný kov
  • Kalené, tepelne spracované ocele nad 1 200 N/mm² (< 38 HRC)
  • Oceľ
  • Oceľ, liatinová oceľ
  • Ocele do 1 200 N/mm² (< 38 HRC)
  • Ocele nad 700 N/mm² (> 220 HB)
  • Ocele do 700 N/mm² (< 220 HB)
  • Titán
  • Titánové zliatiny
  • Nástrojové ocele
  • Biela žíhaná liatina (GTW, GJMW)
  • Zinok

Aplikácie

• Aplikácie:
  • Fazetovanie
  • Odstraňovanie otřepov
  • Frézovanie
  • Zaobľovanie
  • Práca na hranách
  • Práca na hranách (fazetovanie, zaobľovanie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojová stroj
  • Robot
  • Stacionárne stroje
  • Priama brúska

Objednávacie informácie

• Objednávacie poznámky: Pilník EDGE Cutting System (ECS) je možné znovu objednať a v prípade potreby vymeniť. Zodpovedajúci pilník: Zodpovedajúci pilník: V 1612/6 EDGE R3,0.

PFERDVALUE

• EFEKTIVITA PFERD TOOLS: EFEKTIVITA PFERD TOOLS odporúča pilníky s rezom EDGE na dlhodobú prácu s nízkou únavou, pričom šetrí zdroje a dosahuje dokonalé výsledky čo najrýchlejšie.

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (balenie): 56.347 CCM
• Hrubá hmotnosť (kus): 0.075 kg
• Dĺžka (balenie): 67 mm
• Šírka (balenie): 29 mm
• Výška (balenie): 29 mm

Klasifikácie

• ECLASS 5.1.4: 21010504
• ECLASS 7.1: 21180609
• ECLASS 8.1: 21180609
• ECLASS 9.1: 21180609
• ECLASS 10.1: 21180613
• ECLASS 11.1: 21180613
• ECLASS 12.0: 21180609
• ECLASS 13.0: 21180609
• ECLASS 14.0: 21180609
• ECLASS 15.0: 21180609
• ETIM 8.0: EC004535
• ETIM 9.0: EC004535
• ETIM 10.0: EC004535
• UNSPSC 25.0901: 27110000
