PFERD TOOLS Karbidové frézy R 0830/8 SP

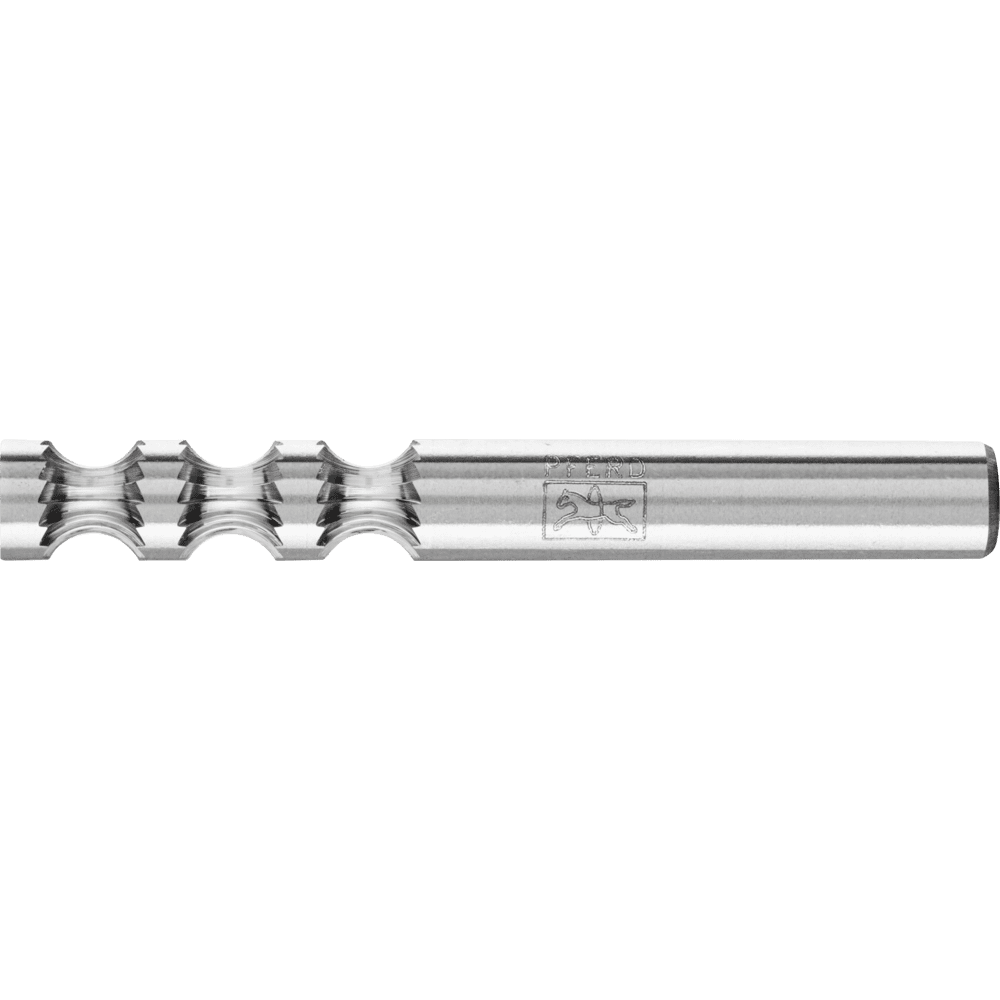

Radiusové frézy s konkávnym tvarom a špeciálnym rezom. Vhodné na výrobu a spracovanie vonkajších radií a zaoblených hrán. Vďaka svojim špeciálnym tvarom dosahujú karbidové frézy pre flexibilnú prácu na hranách takmer presné fazety alebo rádiusy a môžu sa flexibilne používať aj v ťažko prístupných oblastiach. Používajú sa najmä v oceliarskom a hliníkovom priemysle a boli špeciálne navrhnuté na fazetovanie, odhrotovanie a zaobľovanie hrán. Valcová verzia s trojitým konkávnym kontúrom.

Technické detaily

• Navrhnutie rohu: 3 mm
• RPM pre, šedú liatinu, bielu liatinu: 18000 RPM
• RPM pre, kalené, tepelne spracované ocele nad 1 200 N/mm²: 10000 RPM
• RPM pre, tvrdé neželezné kovy: 10000 RPM
• RPM pre, ocele odolné voči korózii a kyselinám: 10000 RPM
• RPM pre, mäkké neželezné kovy: 24000 RPM
• RPM pre, ocele do 1 200 N/mm²: 18000 RPM
• RPM do, šedá liatina, biela liatina: 24000 RPM
• RPM do, kalené, tepelne spracované ocele nad 1 200 N/mm²: 14000 RPM
• RPM do, tvrdé neželezné kovy: 18000 RPM
• RPM do, ocele odolné voči korózii a kyselinám: 14000 RPM
• RPM do, mäkké neželezné kovy: 36000 RPM
• RPM do, ocele do 1 200 N/mm²: 24000 RPM
• Rez: Špeciálny rez (SP)
• Priemer vonkajší, metrický: 8 mm
• Priemer stopky, metrický: 8 mm
• Dĺžka, konštrukcia: 27 mm
• Dĺžka, rez: 5 mm
• Dĺžka, celková: 65 mm

Výhody produktu

• Výhody:
  • Vysoká presnosť koncentrickosti umožňuje prácu bez nárazov bez vytvárania trasových značiek. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.
  • Môže byť vedený podľa želania.
  • Extrémne flexibilný na použitie v ťažko prístupných oblastiach.
  • Vytvára takmer presné fazety a rádiusy.

Odporúčania na použitie

• Odporúčania na použitie:
  • V mimoriadnych prípadoch je možné pracovať pri menej ako 3 000 RPM. To je preferované pre určité stacionárne aplikácie alebo pri zapustení s 360° použitím povrchu frézy.
  • Pre aplikácie s nízkym odoberaním materiálu (odhrotovanie, fazetovanie, drobné práce na povrchoch) môže byť otáčková rýchlosť zvýšená až o 100 %.
  • Vo všeobecnosti sa frézy používajú proti­otáčkovým spôsobom alebo s kývavým pohybom. Na dosiahnutie jemných povrchových úprav alebo veľmi hladkých faziet prejdite nástrojom rýchlo cez obrobok v smere otáčania.
  • Ako sa používa najmenšia časť priemeru frézy, odporúčaná otáčková rýchlosť môže byť zvýšená zodpovedajúcim spôsobom.

Materiály

• Materiály, ktoré je možné spracovať:
  • Liata oceľ
  • Oceľ
  • Ocele do 1 200 N/mm² (< 38 HRC)
  • Ocele do 700 N/mm² (< 220 HB)
  • Titán
  • Titánové zliatiny
  • Nástrojové ocele

Aplikácie

• Aplikácie:
  • Odhrotovanie
  • Frézovanie
  • Zaobľovanie
  • Práca na hranách
  • Práca na hranách (fazetovanie, zaobľovanie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľový pohon
  • Nástrojová mašina
  • Robot
  • Stacionárne stroje
  • Priamy brúska

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (balenie): 51 CCM
• Hrubá hmotnosť (kus): 0.044 kg
• Dĺžka (balenie): 102 mm
• Šírka (balenie): 25 mm
• Výška (balenie): 20 mm

Klasifikácie

• ECLASS 5.1.4: 21010504
• ECLASS 7.1: 21180609
• ECLASS 8.1: 21180609
• ECLASS 9.1: 21180609
• ECLASS 10.1: 21180613
• ECLASS 11.1: 21180613
• ECLASS 12.0: 21180609
• ECLASS 13.0: 21180609
• ECLASS 14.0: 21180609
• ECLASS 15.0: 21180609
• ETIM 8.0: EC004535
• ETIM 9.0: EC004535
• ETIM 10.0: EC004535
• UNSPSC 25.0901: 27110000
