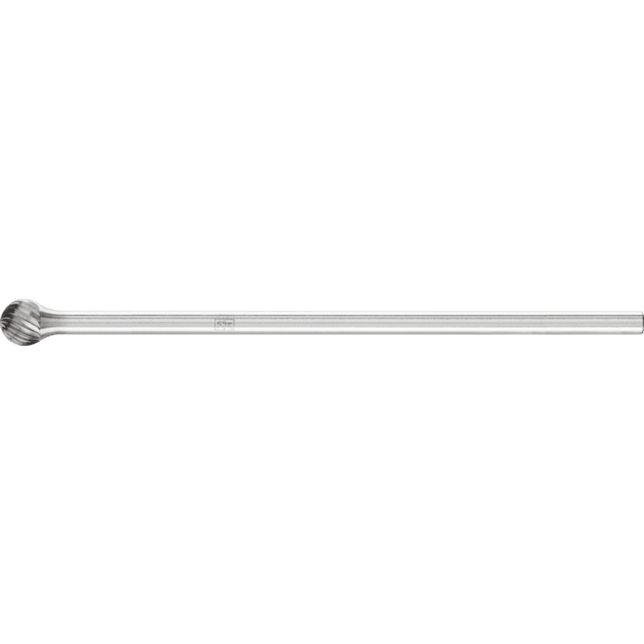

PFERD TOOLS Karbidové frézy KUD 0605/3 Z5 SL 75

Rez 5 je obzvlášť vhodný na jemné obrábanie liatiny, ocele, nehrdzavejúcej ocele (INOX) a materiálov odolných voči vysokým teplotám, ako sú zliatiny na báze niklu a kobaltu. Dosahuje dobrý povrch. Karbidové frézy pre všeobecné aplikácie sú vhodné na jemné a hrubé odstraňovanie materiálu na kľúčových materiáloch používaných v priemyselnej výrobe. Poskytujú dobrú rýchlosť odstraňovania materiálu a nie sú špecifické pre konkrétny materiál. Guľová fréza podľa DIN 8032 s rezom zodpovedajúcim DIN 8033. Vďaka svojim špeciálnym tvarom dosahujú karbidové frézy pre flexibilnú prácu na hranách takmer presné fazety alebo rádiusy a môžu sa flexibilne používať aj na ťažko prístupných miestach. Používajú sa najmä v oceliarskej a hliníkovej výrobe a boli špeciálne navrhnuté na fazetovanie, odhrotovanie a zaobľovanie hrán. Karbidové frézy s dlhým stopkou sú ideálne na efektívne obrábanie malých, ťažko prístupných oblastí komponentov. Môžu sa skrátiť, ak je to potrebné. Táto verzia má dlhú oceľovú stopku.

Technické detaily

• RPM pre kalené, tepelne spracované ocele nad 1 200 N/mm²: 15000 RPM
• RPM pre tvrdé neželezné kovy: 15000 RPM
• RPM pre materiály odolné voči vysokým teplotám: 15000 RPM
• RPM pre ocele odolné voči korózii a kyselinám: 15000 RPM
• RPM pre ocele do 1 200 N/mm²: 15000 RPM
• Rez: 5
• Priemer vonkajší, metrický: 6 mm
• Priemer stopky, metrický: 3 mm
• Dĺžka, rez: 5 mm
• Dĺžka, celková: 80 mm

Výhody produktu

• Výhody:
  • Dobrá rýchlosť odstraňovania materiálu vďaka optimálnemu zlúčeniu karbidu, geometrie, rezu a dostupného povlaku.
  • Dlhotrvajúca životnosť nástroja.
  • Vysoká presnosť koncentrickosti umožňuje prácu bez nárazov bez vytvárania vibrácií. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.
  • Vysoká kvalita povrchu.

Odporúčania na použitie

• Odporúčania na použitie: Na zabezpečenie nákladovo efektívneho použitia fréz používajte vyššiu otáčkovú rýchlosť a rezaciu rýchlosť. Používajte frézy so stopkovým priemerom 3 mm s pohonmi s výkonom 75 až 300 wattov.

Materiály

• Materiály, ktoré je možné obrábať:
  • Bronz
  • Oceľ kalená na povrchu
  • Liata oceľ
  • Zliatiny na báze kobaltu
  • Tvrdé hliníkové zliatiny
  • Tvrdý neželezný kov
  • Kalené, tepelne spracované ocele nad 1 200 N/mm² (< 38 HRC)
  • Materiály odolné voči vysokým teplotám
  • Zliatiny na báze niklu (napr. Inconell a Hastelloy)
  • Nehrdzavejúca oceľ (INOX)
  • Oceľ
  • Oceľ, liata oceľ
  • Ocele do 1 200 N/mm² (< 38 HRC)
  • Ocele nad 700 N/mm² (> 220 HB)
  • Ocele do 700 N/mm² (< 220 HB)
  • Titán
  • Zliatiny titánu
  • Nástrojové ocele

Aplikácie

• Aplikácie:
  • Vyrezávanie otvorov
  • Odhrotovanie
  • Vyrovnávanie
  • Frézovanie
  • Frézovanie otvorov
  • Povrchová práca
  • Práca na zváracích švoch

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojová mašina
  • Robot
  • Stacionárne stroje
  • Priamy brúska

Bezpečnostné pokyny

• Bezpečnostné pokyny:
  • Z bezpečnostných dôvodov maximálne otáčky pri kontakte s obrobkom vyžadujú zníženie odporúčanej rýchlosti karbidových fréz so štandardnými stopkami. Dodržujte priložené informácie o produkte.
  • Pri práci s dlhými stopkami je kľúčové, aby bol nástroj v kontakte s obrobkom (alebo vložený do vyvŕtaného otvoru alebo drážky, ktorá sa má obrábať) pred zapnutím pohonnej sústavy. Ako pravidlo platí, že nástroj musí zostať v kontakte s obrobkom po celú dobu chodu stroja. Nedodržanie tohto postupu môže viesť k zlyhaniu frézy (ohýbanie) a tým zvýšenému riziku nehôd. Ak nie je počas použitia zaručený nepretržitý kontakt medzi nástrojom a obrobkom, maximálne voľnobežné otáčky sa nesmú prekročiť.
  • Nie je vhodné pre robotické alebo stacionárne aplikácie. Riziko ohýbania. Používajte iba tuhé upínacie systémy/pohony.

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (balenie): 51 CCM
• Hrubá hmotnosť (kus): 0.016 kg
• Dĺžka (balenie): 102 mm
• Šírka (balenie): 25 mm
• Výška (balenie): 20 mm

Klasifikácie

• ECLASS 5.1.4: 21010504
• ECLASS 7.1: 21180609
• ECLASS 8.1: 21180609
• ECLASS 9.1: 21180609
• ECLASS 10.1: 21180613
• ECLASS 11.1: 21180613
• ECLASS 12.0: 21180609
• ECLASS 13.0: 21180609
• ECLASS 14.0: 21180609
• ECLASS 15.0: 21180609
• ETIM 8.0: EC004535
• ETIM 9.0: EC004535
• ETIM 10.0: EC004535
• UNSPSC 25.0901: 27110000
