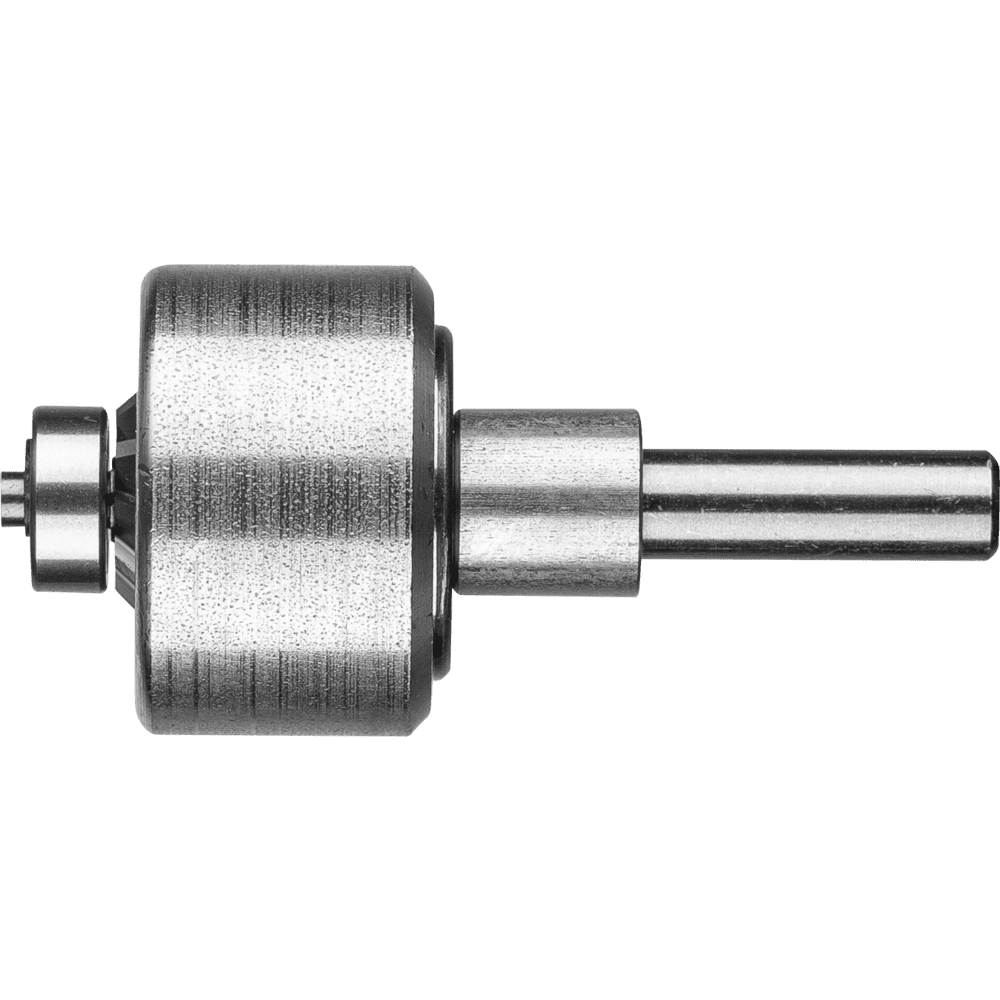

PFERD TOOLS Karbidové frézy KSK 1603/6 HRANA 45° ECS

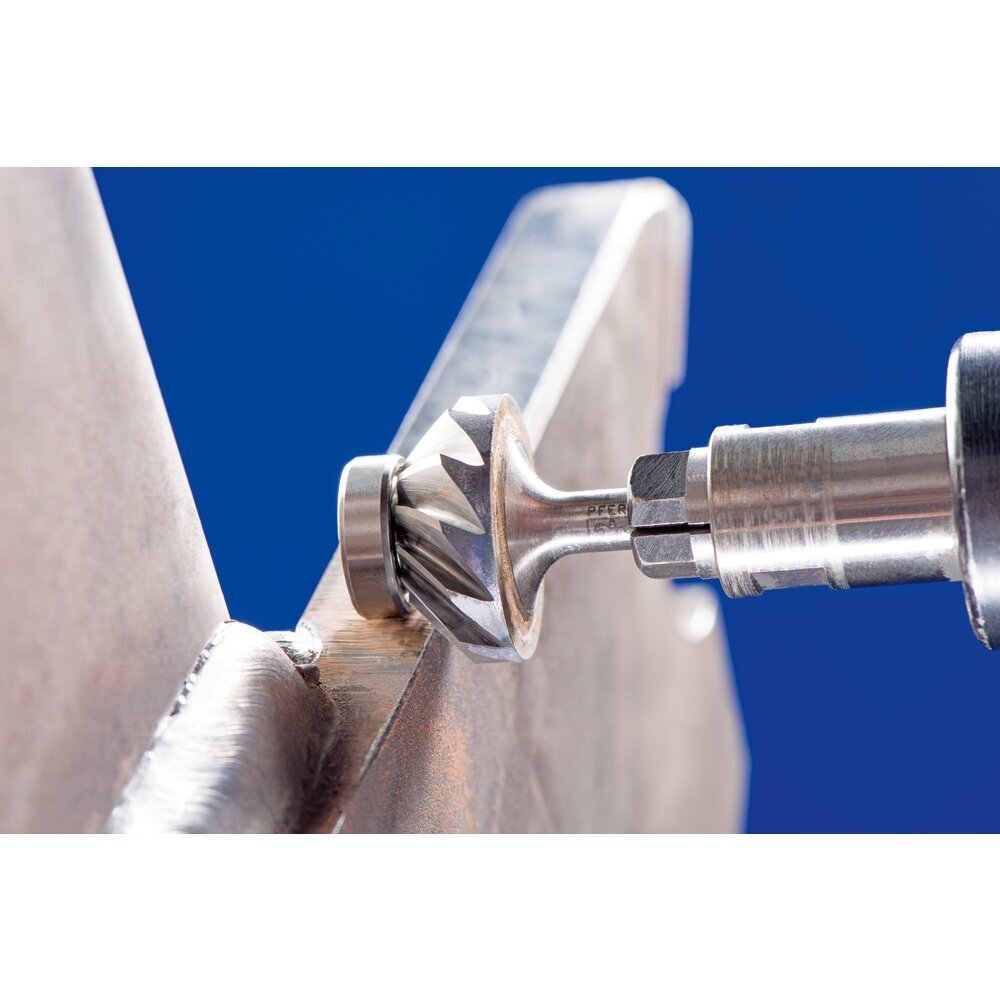

Pilníky z karbidu wolfrámu s rezom EDGE boli špeciálne vyvinuté na presnú prácu na hranách. Špeciálny dizajn umožňuje pilníku bežať priamo pozdĺž hrán bez poškodenia obrobku. V jednom kroku je možné dosiahnuť presné tvary hrán. Medzi inými, zaoblenie hrán je preventívnym opatrením pre ochranu proti korózii podľa: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198). Kužeľový protiúderový pilník na výrobu presne definovaných faziet. Vhodný na protiúderové a fazetové opracovanie definovaných 45° fazetových uhlov. Systém EDGE Cutting System pozostáva z pilníkov s rezom EDGE a špeciálneho vodiaceho puzdra. Systém je možné použiť na akomkoľvek komerčne dostupnom pohone, aby sa zabezpečilo optimálne vedenie počas ľahkých prác na odhrotovaní. Fazety vytvorené pomocou systému EDGE Cutting System (ECS) majú šírku 1,2 mm (+/- 0,2 mm).

Technické detaily

• RPM od, šedé liatinové, biele liatinové: 12000 RPM
• RPM od, kalené, tepelne spracované ocele nad 1 200 N/mm²: 12000 RPM
• RPM od, tvrdé neželezné kovy: 5000 RPM
• RPM od, materiály odolné voči vysokým teplotám: 5000 RPM
• RPM od, mäkké neželezné kovy: 12000 RPM
• RPM od, ocele do 1 200 N/mm²: 12000 RPM
• RPM do, šedé liatinové, biele liatinové: 18000 RPM
• RPM do, kalené, tepelne spracované ocele nad 1 200 N/mm²: 15000 RPM
• RPM do, tvrdé neželezné kovy: 7000 RPM
• RPM do, materiály odolné voči vysokým teplotám: 9000 RPM
• RPM do, mäkké neželezné kovy: 18000 RPM
• RPM do, ocele do 1 200 N/mm²: 18000 RPM
• Rez: EDGE
• Priemer. guľôčkové ložisko: 10 mm
• Priemer. puzdro: 25 mm
• Priemer. vonkajší, metrický: 16 mm
• Priemer. stopka, metrický: 6 mm
• Uhol: 90 °
• Dĺžka, konštrukcia: 24 mm
• Dĺžka, rez: 1 mm
• Dĺžka, celková: 52 mm

Výhody produktu

• Výhody:
  • Špeciálny dizajn pre presné vedenie.
  • Bezpečné a pohodlné vedenie.
  • Vytvára presné tvary hrán v jednom kroku.
  • Vysoká presnosť koncentrickosti umožňuje prácu bez nárazov bez vytvárania trasových značiek. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.
  • Zlepšené vedenie.
  • Môže sa používať s akýmkoľvek konvenčným priamym brúskou.
  • Pilník je vymeniteľný.

Odporúčania na použitie

• Odporúčania na použitie:
  • Používajte pilníky proti­otáčkami. Aby ste dosiahli jemný povrch, nakoniec ich prejdite po hranách v smere otáčania.

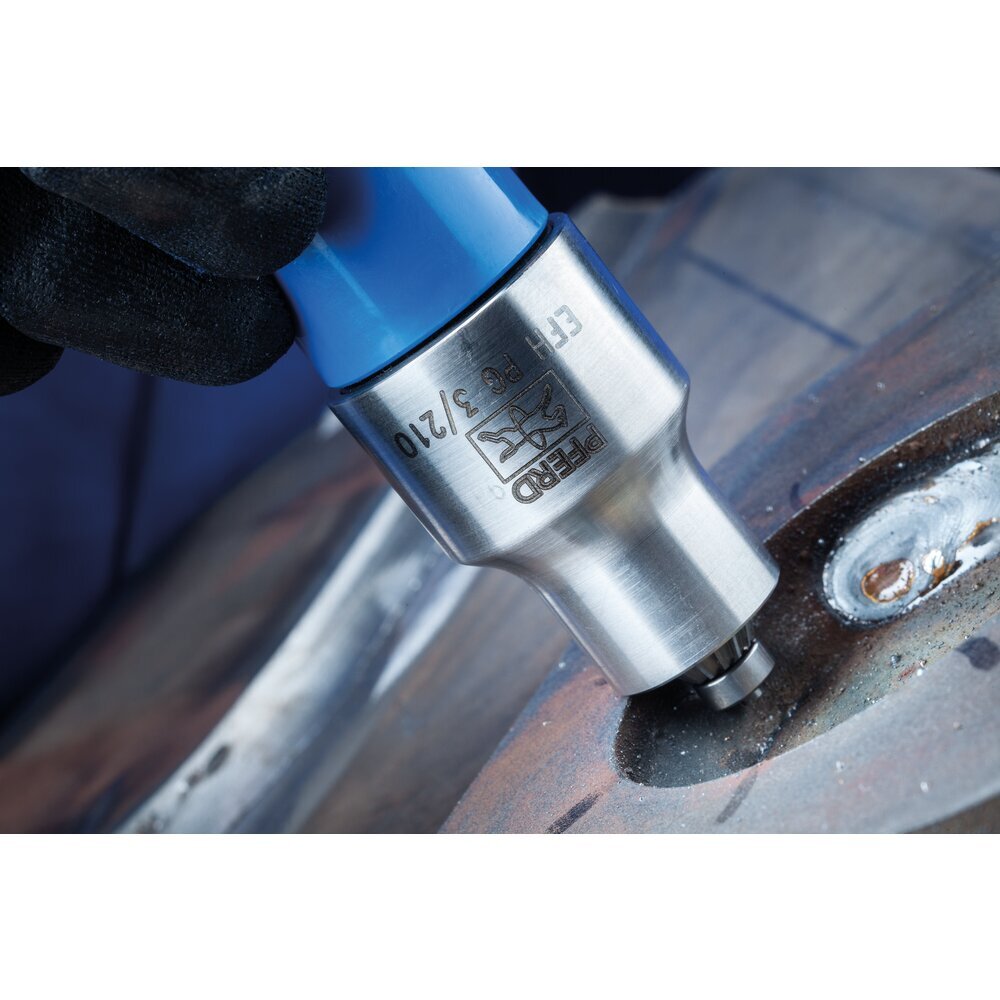

  • Pokúste sa používať pilníky s rezom EDGE s kompresorovou priamou brúskou PFERD TOOLS PG 3/210 s vhodným vodiacim puzdrom EFH PG 3/210.
  • Ako je to možné, ak sa používa najmenšia plocha priemeru pilníka, odporúčanú otáčkovú rýchlosť je možné zvýšiť.

Materiály

• Materiály, ktoré je možné spracovať:
  • Železo po žíhaní
  • Čierne žíhané liatinové (GTS, GJMB)
  • Mosadz
  • Bronz
  • Ocele s povrchovou kalením
  • Liatinové
  • Ocelové liatiny
  • Zliatiny na báze kobaltu
  • Medené
  • Šedá/nodulárna liatina (GG/GJL, GGG/GJS)
  • Tvrdý neželezný kov
  • Kalené, tepelne spracované ocele nad 1 200 N/mm² (< 38 HRC)
  • Zliatiny na báze niklu (napr. Inconell a Hastelloy)
  • Oceľ
  • Oceľ, liatinová oceľ
  • Ocele do 1 200 N/mm² (< 38 HRC)
  • Ocele nad 700 N/mm² (> 220 HB)
  • Ocele do 700 N/mm² (< 220 HB)
  • Titán
  • Titánové zliatiny
  • Nástrojové ocele
  • Biele žíhané liatinové (GTW, GJMW)
  • Zinok

Aplikácie

• Aplikácie:
  • Fazetovanie
  • Odhrotovanie
  • Frézovanie
  • Zaobľovanie
  • Práca na hranách
  • Práca na hranách (fazetovanie, zaobľovanie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľový pohon
  • Nástrojová stroj
  • Robot
  • Stacionárne stroje
  • Priama brúskou

Objednávacie informácie

• Objednávacie poznámky: Pilník systému EDGE Cutting System (ECS) je možné znovu objednať a v prípade potreby vymeniť. Zodpovedajúci pilník: KSK 1603/6 EDGE (ALU) 45°.

PFERDVALUE

• ÚČINNOSŤ PFERD TOOLS: ÚČINNOSŤ PFERD TOOLS odporúča pilníky s rezom EDGE na dlhodobú prácu s nízkou únavou, pričom šetrí zdroje a dosahuje dokonalé výsledky čo najrýchlejšie.

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (obalová jednotka): 56.347 CCM
• Hrubá hmotnosť (kus): 0.079 kg
• Dĺžka (obalová jednotka): 67 mm
• Šírka (obalová jednotka): 29 mm
• Výška (obalová jednotka): 29 mm
