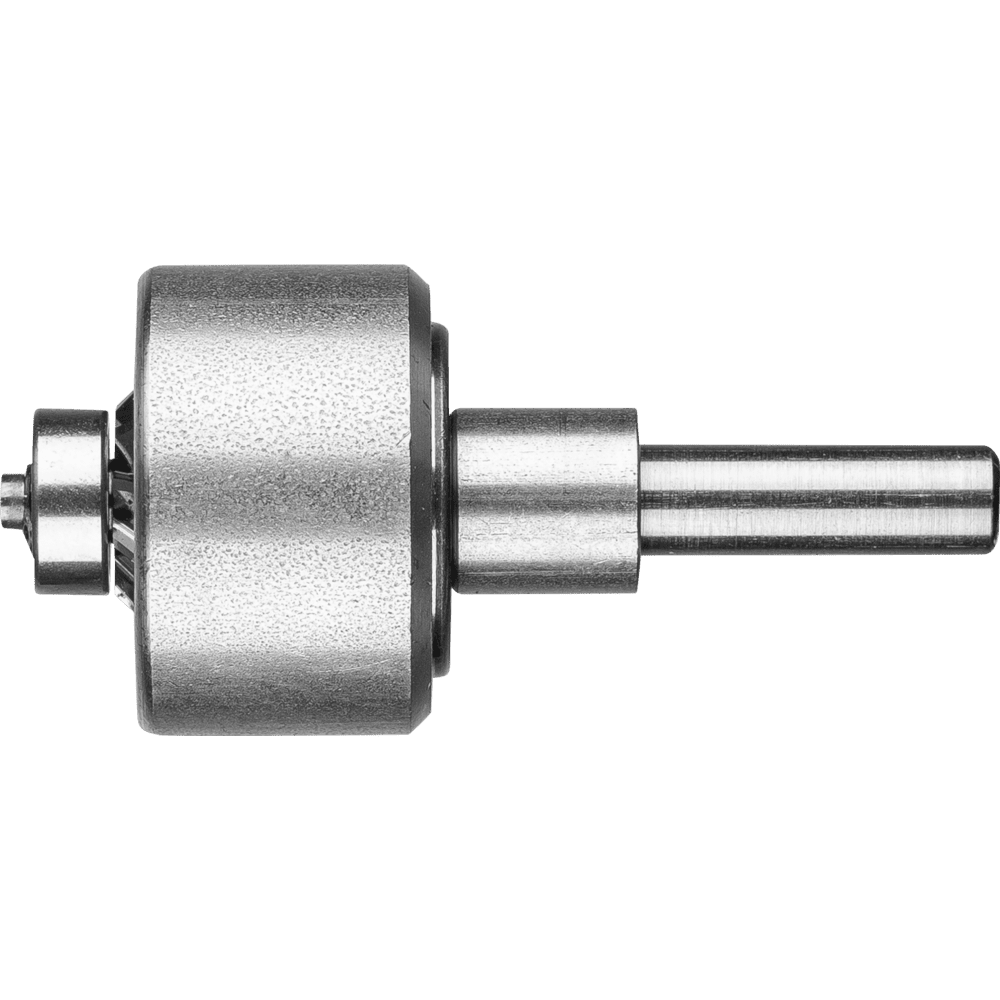

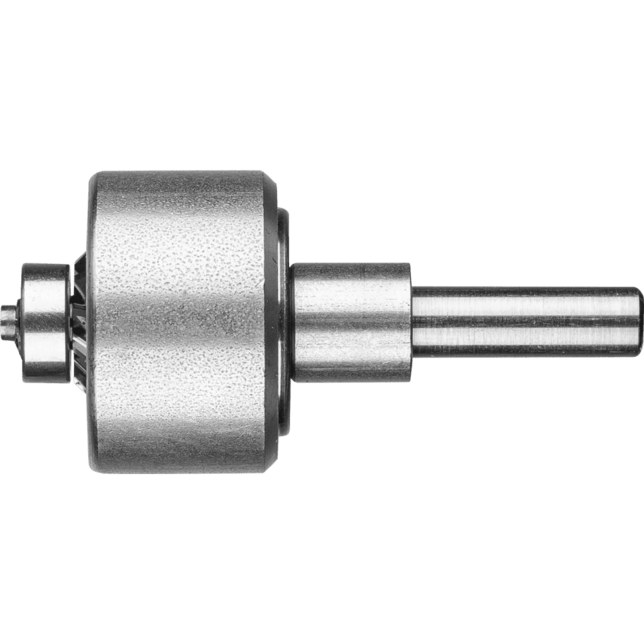

PFERD TOOLS Karbidové frézy KSK 1603/6 EDGE ALU 45° ECS

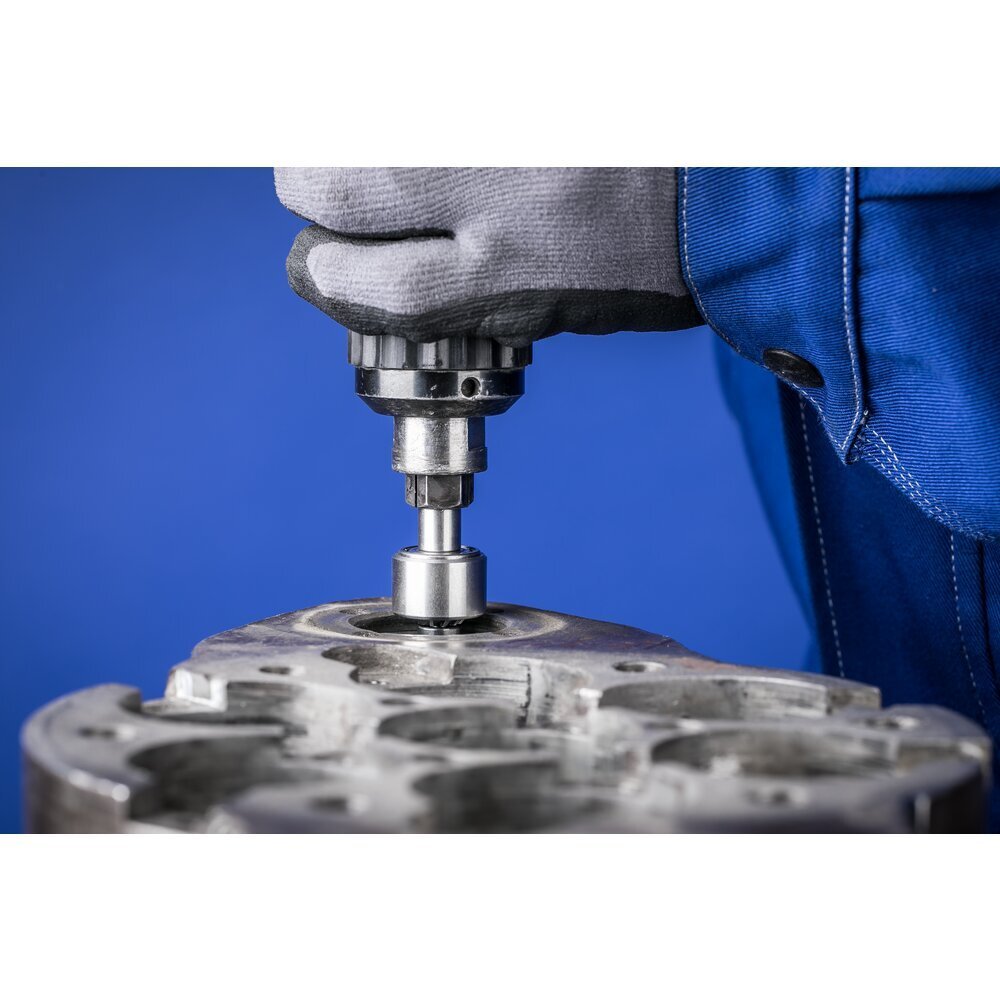

Karbidové frézy s rezom EDGE boli špeciálne vyvinuté na presnú prácu na hranách. Špeciálny dizajn umožňuje fréze bežať priamo pozdĺž hrán bez poškodenia obrobku. V jednom kroku je možné dosiahnuť presné tvary hrán. Medzi inými, zaoblenie hrán je preventívnym opatrením pre ochranu proti korózii podľa: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198). Kužeľová fréza pre výrobu presne definovaných faziet. Vhodná na vyfrézovanie a fazetovanie definovaných 45° fazetových uhlov. EDGE Cutting System pozostáva z fréz s rezom EDGE a špeciálneho vodiaceho puzdra. Systém je možné použiť na akýkoľvek komerčne dostupný pohon, aby sa zabezpečilo optimálne vedenie počas ľahkej deburrácie. Fazety vytvorené pomocou EDGE Cutting System (ECS) sú široké 1,2 mm (+/- 0,2 mm).

Technické detaily

• RPM od, tvrdé neželezné kovy: 12000 RPM
• RPM od, mäkké neželezné kovy: 18000 RPM
• RPM od, termoplasty, plastové kompozity (GRP/CRP): 12000 RPM
• RPM do, tvrdé neželezné kovy: 22000 RPM
• RPM do, mäkké neželezné kovy: 22000 RPM
• RPM do, termoplasty, plastové kompozity (GRP/CRP): 22000 RPM
• Rez: EDGE ALU
• Priemer guľôčkovej ložiska: 10 mm
• Priemer puzdra: 25 mm
• Priemer vonkajší, metrický: 16 mm
• Priemer stopky, metrický: 6 mm
• Uhol: 90 °
• Dĺžka, konštrukcia: 24 mm
• Dĺžka, rez: 3 mm
• Dĺžka, celková: 52 mm

Výhody produktu

• Výhody:
  • Špeciálny dizajn pre presné vedenie.
  • Bezpečné a pohodlné vedenie.
  • Vytvára presné tvary hrán v jednom kroku.
  • Vysoká presnosť koncentrickosti umožňuje prácu bez nárazov bez vytvárania vibrácií. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.
  • Zlepšené vedenie.
  • Môže sa používať s akýmkoľvek konvenčným priamym brúskou.

Odporúčania na použitie

• Odporúčania na použitie:
  • Používajte frézy proti­otáčkami. Na dosiahnutie jemného povrchu ich nakoniec prejdite po hranách v smere otáčania.
  • Pokúste sa používať frézy s rezom EDGE s kompresorovou priamou brúskou PFERD TOOLS PG 3/210 s vhodným vodiacim puzdrom EFH PG 3/210.
  • Ako je to možné, ak sa používa najmenšia plocha priemeru frézy, odporúčaná otáčková rýchlosť môže byť zvýšená.

Materiály

• Materiály, ktoré je možné spracovať:
  • Hliník
  • Mosadz
  • Meď
  • Plastové kompozity s vláknami (GRP, CRP)
  • Tvrdé hliníkové zliatiny
  • Tvrdé neželezné kovy
  • Plast
  • Mäkké hliníkové zliatiny
  • Termoplasty
  • Zinok

Aplikácie

• Aplikácie:
  • Fazetovanie
  • Deburrácia
  • Frézovanie
  • Zaoblenie
  • Práca na hranách
  • Práca na hranách (fazetovanie, zaoblenie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojová stroj
  • Robot
  • Stacionárne stroje
  • Priama brúska

Objednávacie informácie

• Objednávacie poznámky: Frézu EDGE Cutting System (ECS) je možné znovu objednať a v prípade potreby vymeniť. Zodpovedajúca fréza: KSK 1603/6 EDGE (ALU) 45°.

PFERDVALUE

• ÚČINNOSŤ PFERD TOOLS: ÚČINNOSŤ PFERD TOOLS odporúča frézy s rezom EDGE na dlhodobú prácu s nízkou únavou, pričom šetrí zdroje a dosahuje dokonalé výsledky čo najrýchlejšie.

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (obalová jednotka): 56.347 CCM
• Hrubá hmotnosť (kus): 0.08 kg
• Dĺžka (obalová jednotka): 67 mm
• Šírka (obalová jednotka): 29 mm
• Výška (obalová jednotka): 29 mm

Klasifikácie

• ECLASS 5.1.4: 21010504
• ECLASS 7.1: 21180609
• ECLASS 8.1: 21180609
• ECLASS 9.1: 21180609
• ECLASS 10.1: 21180613
• ECLASS 11.1: 21180613
• ECLASS 12.0: 21180609
• ECLASS 13.0: 21180609
• ECLASS 14.0: 21180609
• ECLASS 15.0: 21180609
• ETIM 8.0: EC004535
• ETIM 9.0: EC004535
• ETIM 10.0: EC004535
• UNSPSC 25.0901: 27110000
