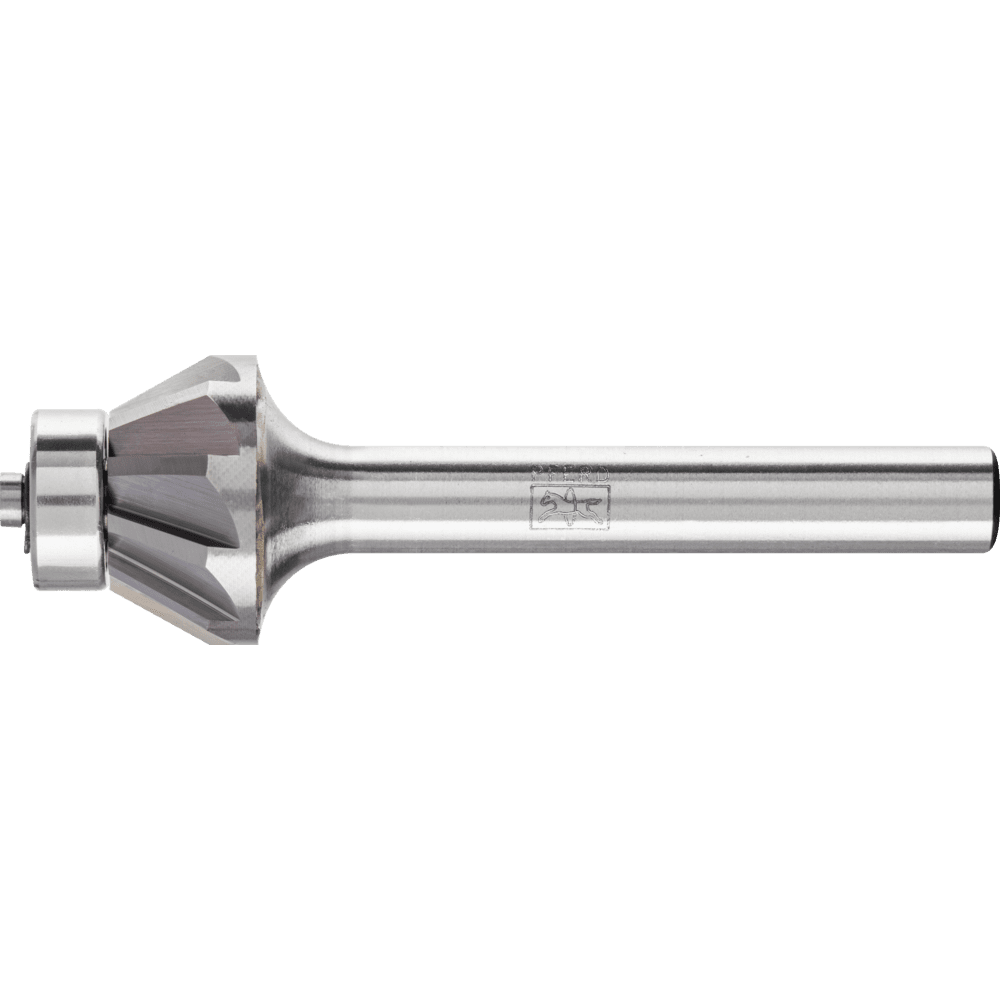

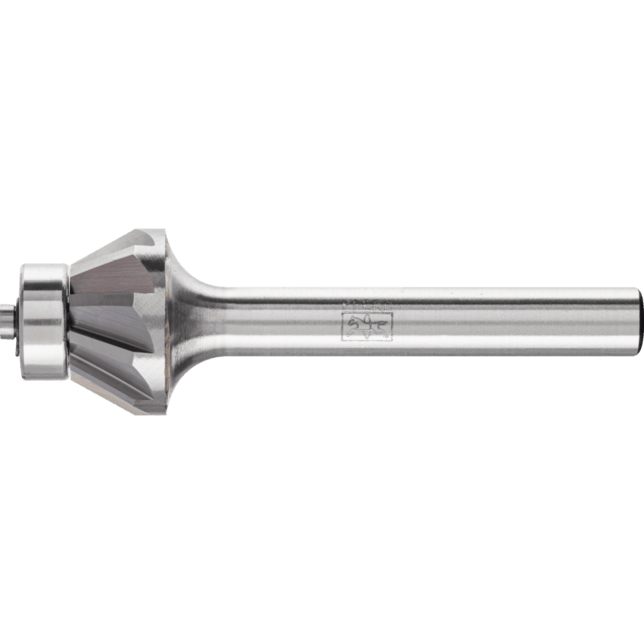

PFERD TOOLS Karbidové frézy KSJ 1605/6 HRANA 30°

Karbidové frézy s rezom EDGE boli špeciálne vyvinuté na presnú prácu na hranách. Špeciálny dizajn umožňuje fréze bežať priamo pozdĺž hrán bez poškodenia obrobku. V jednom kroku je možné dosiahnuť presné tvary hrán. Medzi inými, zaoblenie hrán je preventívnym opatrením pre ochranu proti korózii podľa: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198). Kužeľová protihrubá fréza na výrobu presne definovaných faziet. Vhodná na protihrubovanie a fazetovanie definovaných 30° fazetových uhlov.

Technické detaily

• Otáčky od, šedá liatina, biela liatina: 12000 ot./min
• Otáčky od, kalené, tepelne spracované ocele nad 1 200 N/mm²: 12000 ot./min
• Otáčky od, tvrdé neželezné kovy: 5000 ot./min
• Otáčky od, materiály odolné voči vysokým teplotám: 5000 ot./min
• Otáčky od, mäkké neželezné kovy: 12000 ot./min
• Otáčky od, ocele do 1 200 N/mm²: 12000 ot./min
• Otáčky do, šedá liatina, biela liatina: 18000 ot./min
• Otáčky do, kalené, tepelne spracované ocele nad 1 200 N/mm²: 15000 ot./min
• Otáčky do, tvrdé neželezné kovy: 7000 ot./min
• Otáčky do, materiály odolné voči vysokým teplotám: 9000 ot./min
• Otáčky do, mäkké neželezné kovy: 18000 ot./min
• Otáčky do, ocele do 1 200 N/mm²: 18000 ot./min
• Rez: EDGE
• Priemer guľôčkovej ložiska: 10 mm
• Priemer vonkajší, metrický: 16 mm
• Priemer stopky, metrický: 6 mm
• Uhol: 60 °
• Dĺžka, konštrukcia: 14 mm
• Dĺžka, rez: 5 mm
• Dĺžka, celková: 54 mm

Výhody produktu

• Výhody:
  • Špeciálny dizajn pre presné vedenie.
  • Bezpečné a pohodlné vedenie.
  • Vytvára presné tvary hrán v jednom kroku.
  • Vysoká presnosť koncentrickosti umožňuje prácu bez nárazov bez vytvárania trasových značiek. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.

Odporúčania na použitie

• Odporúčania na použitie:
  • Používajte frézy proti­otáčkami. Na dosiahnutie jemného povrchu ich nakoniec prejdite po hranách v smere otáčania.

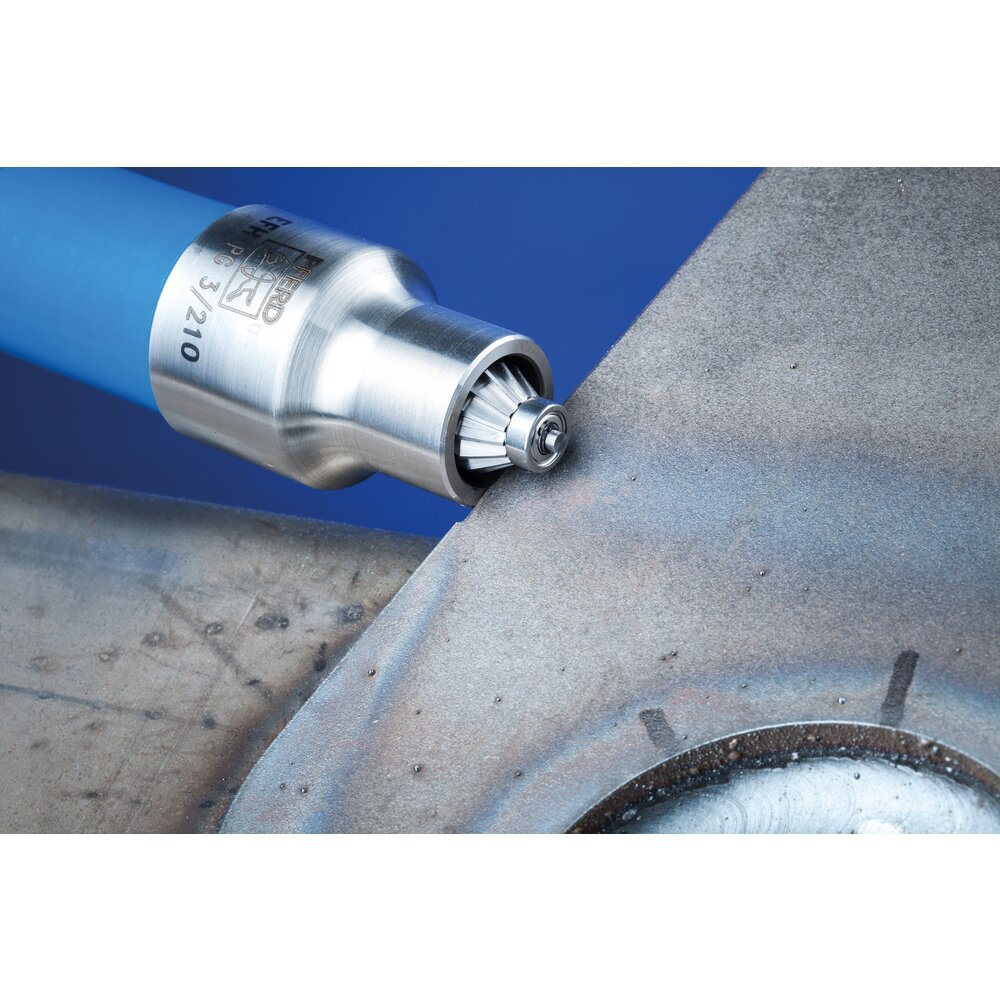

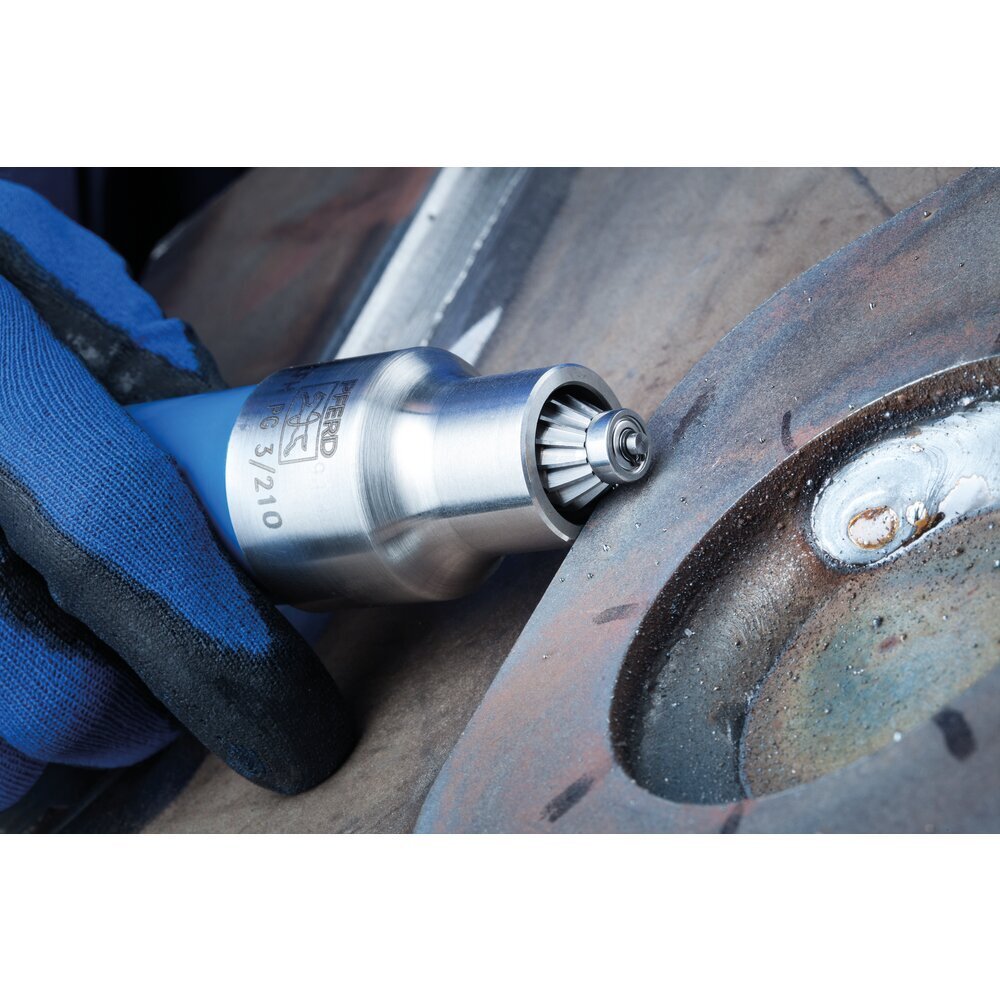

  • Pokúste sa používať frézy s rezom EDGE s kompresorovým priamym brúskou PFERD TOOLS PG 3/210 s vhodným vodiacim puzdrom EFH PG 3/210.
  • Ako je to možné, ak sa používa najmenšia plocha priemeru frézy, odporúčaná otáčková rýchlosť môže byť zvýšená.

Materiály

• Materiály, ktoré je možné spracovať:
  • Železo po žíhaní
  • Čierne žíhané železo (GTS, GJMB)
  • Mosadz
  • Bronz
  • Oceľ s povrchovou kalením
  • Liatina
  • Ocelová liatina
  • Zliatiny na báze kobaltu
  • Medené
  • Šedá/nodulárna liatina (GG/GJL, GGG/GJS)
  • Tvrdý neželezný kov
  • Kalené, tepelne spracované ocele nad 1 200 N/mm² (< 38 HRC)
  • Zliatiny na báze niklu (napr. Inconell a Hastelloy)
  • Oceľ
  • Oceľ, liatinová oceľ
  • Oceľ do 1 200 N/mm² (< 38 HRC)
  • Oceľ nad 700 N/mm² (> 220 HB)
  • Oceľ do 700 N/mm² (< 220 HB)
  • Titán
  • Zliatiny titánu
  • Nástrojové ocele
  • Biele žíhané železo (GTW, GJMW)
  • Zinok

Aplikácie

• Aplikácie:
  • Fazetovanie
  • Protihrubovanie
  • Odstraňovanie otrepov
  • Frézovanie
  • Zaoblenie
  • Práca na hranách
  • Práca na hranách (fazetovanie, zaoblenie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojová stroj
  • Robot
  • Stacionárne stroje
  • Priama brúška

PFERDVALUE

• ÚČINNOSŤ PFERD TOOLS: ÚČINNOSŤ PFERD TOOLS odporúča frézy s rezom EDGE na dlhodobú prácu s nízkou únavou, pričom šetrí zdroje a dosahuje dokonalé výsledky čo najrýchlejšie.

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (obalová jednotka): 51 CCM
• Hrubá hmotnosť (kus): 0.037 kg
• Dĺžka (obalová jednotka): 102 mm
• Šírka (obalová jednotka): 25 mm
• Výška (obalová jednotka): 20 mm

Klasifikácie

• ECLASS 5.1.4: 21010504
• ECLASS 7.1: 21180609
• ECLASS 8.1: 21180609
• ECLASS 9.1: 21180609
• ECLASS 10.1: 21180613
• ECLASS 11.1: 21180613
• ECLASS 12.0: 21180609
• ECLASS 13.0: 21180609
• ECLASS 14.0: 21180609
• ECLASS 15.0: 21180609
• ETIM 8.0: EC004535
• ETIM 9.0: EC004535
• ETIM 10.0: EC004535
• UNSPSC 25.0901: 27110000
