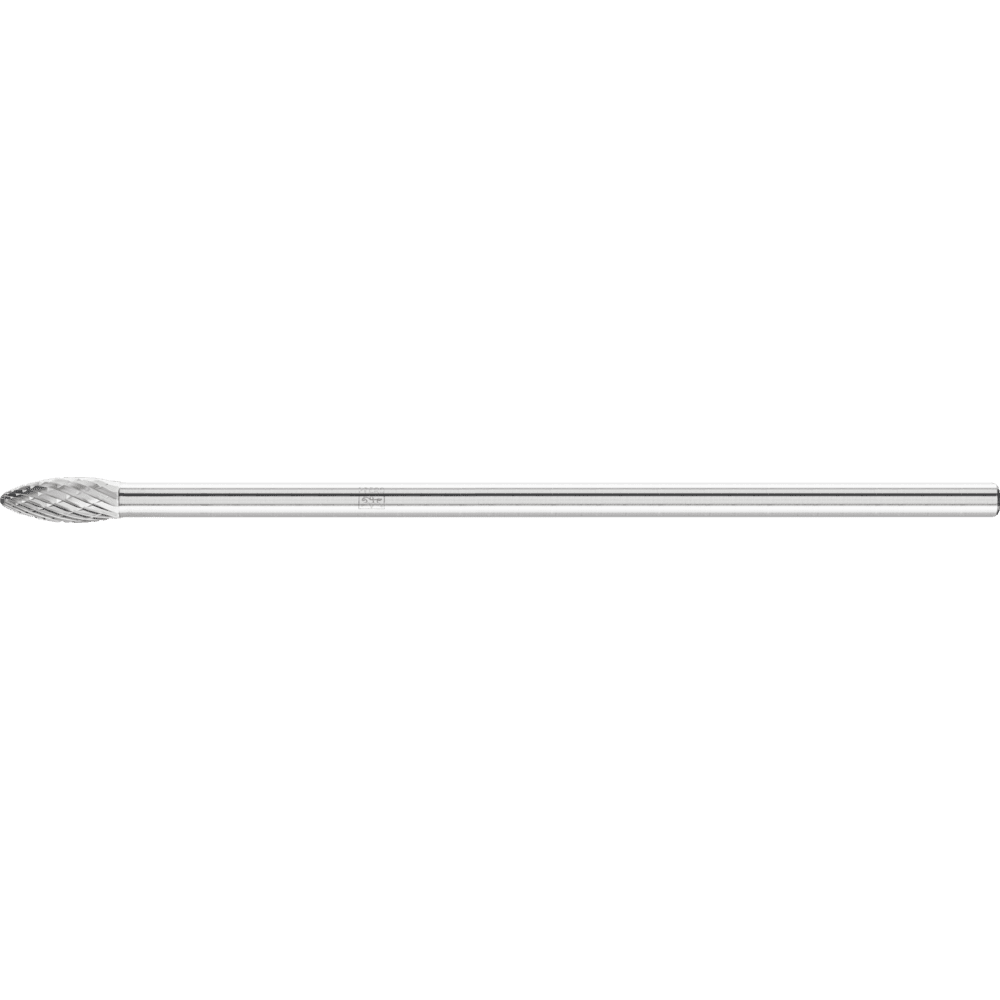

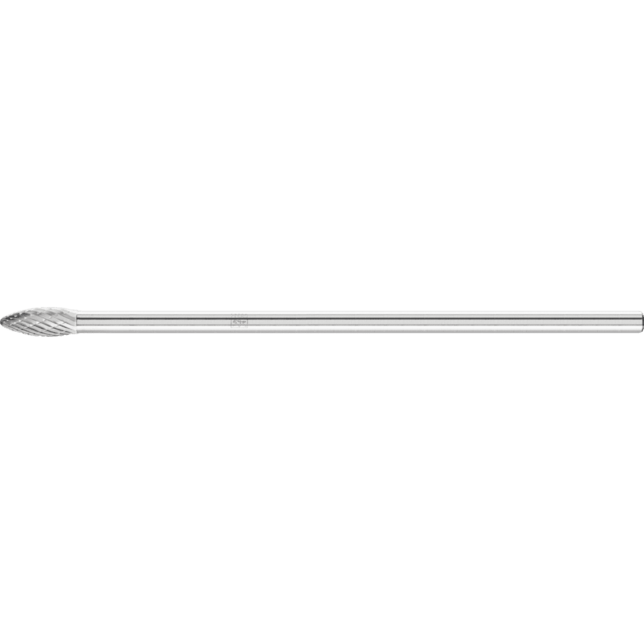

PFERD TOOLS Karbidové frézy B 0820/6 Z3 PLUS SL 150

Cut 3 PLUS je priečny rez a je obzvlášť vhodný na obrábanie liatiny, ocele, nerezovej ocele (INOX), zliatin na báze niklu a zliatin titánu. Vyznačuje sa vysokou rýchlosťou odstraňovania materiálu. Karbidové frézy pre všeobecné aplikácie sú vhodné na jemné a hrubé odstraňovanie materiálu na kľúčových materiáloch používaných v priemyselnej výrobe. Poskytujú dobrú rýchlosť odstraňovania materiálu a nie sú špecifické pre konkrétny materiál. Fréza v tvare plameňa podľa ISO 7755/8 s rezom zodpovedajúcim DIN 8033. Karbidové frézy s dlhým stopkou sú ideálne na efektívne obrábanie malých, ťažko prístupných oblastí komponentov. Môžu byť skrátené, ak je to potrebné. Táto verzia má dlhú oceľovú stopku.

Technické detaily

• Konštrukcia rohového rádiusu: 1,5 mm
• RPM pre šedú liatinu, bielu liatinu: 11000 RPM
• RPM pre kalené, tepelne spracované ocele nad 1 200 N/mm²: 11000 RPM
• RPM pre mäkké neželezné kovy: 11000 RPM
• RPM pre ocele do 1 200 N/mm²: 11000 RPM
• Rez: 3 PLUS
• Priemer vonkajší, metrický: 8 mm
• Priemer stopky, metrický: 6 mm
• Dĺžka, rez: 20 mm
• Dĺžka, celková: 170 mm

Výhody produktu

• Výhody:
  • Dobrá rýchlosť odstraňovania materiálu vďaka optimálnemu zlúčenie karbidu, geometrie, rezu a dostupného povlaku.
  • Dlhotrvajúca životnosť nástroja.
  • Vysoká presnosť koncentrickosti umožňuje bezúderové pracovné podmienky bez vytvárania vibrácií. To výrazne znižuje opotrebenie nástroja a pohonu nástroja.
  • Vysoká kvalita povrchu.

Odporúčania na použitie

• Odporúčania na použitie:
  • Ak sa používa najmenšia oblasť priemeru frézy, odporúčaná otáčková rýchlosť môže byť zvýšená.
  • Aby sa zabezpečilo nákladovo efektívne použitie fréz, používajte vyššiu otáčkovú rýchlosť a rýchlosť rezania. Používajte frézy so stopkovým priemerom 6 mm s pohonmi s výkonom od 300 wattov.

Materiály

• Materiály, ktoré je možné obrábať:
  • Žíhaná liatina
  • Čierna žíhaná liatina (GTS, GJMB)
  • Kalenej ocele
  • Liatina
  • Oceľová liatina
  • Zliatiny na báze kobaltu
  • Šedá/nodulárna liatina (GG/GJL, GGG/GJS)
  • Tvrdé hliníkové zliatiny
  • Kalenej, tepelne spracovanej ocele nad 1 200 N/mm² (< 38 HRC)
  • Materiály odolné voči vysokým teplotám
  • Zliatiny na báze niklu (napr. Inconell a Hastelloy)
  • Nerezová oceľ (INOX)
  • Oceľ
  • Oceľ, liatinová oceľ
  • Ocele do 1 200 N/mm² (< 38 HRC)
  • Ocele nad 700 N/mm² (> 220 HB)
  • Ocele do 700 N/mm² (< 220 HB)
  • Nástrojové ocele
  • Biela žíhaná liatina (GTW, GJMW)

Aplikácie

• Aplikácie:
  • Vyrezávanie otvorov
  • Odstraňovanie otupenia
  • Vyrovnávanie
  • Frézovanie
  • Frézovanie výrezov
  • Povrchová práca
  • Práca na zvaroch

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojová stroj
  • Robot
  • Stacionárne stroje
  • Priamy brúska

Bezpečnostné poznámky

• Bezpečnostné poznámky:
  • Z bezpečnostných dôvodov maximálne otáčky pri kontakte s obrobkom vyžadujú zníženie odporúčanej rýchlosti karbidových fréz so štandardnými stopkami. Dodržiavajte priložené informácie o produkte.
  • Pri práci s dlhými stopkami je kľúčové, aby bol nástroj v kontakte s obrobkom (alebo vložený do vyvŕtaného otvoru alebo drážky, ktorá sa má obrábať) pred zapnutím pohonnej sústavy. Ako pravidlo, nástroj musí zostať v kontakte s obrobkom po celú dobu chodu stroja. Nedodržanie tohto postupu môže viesť k zlyhaniu frézy (ohýbanie) a tým zvýšiť riziko nehôd. Ak nie je zaručený nepretržitý kontakt medzi nástrojom a obrobkom počas použitia, maximálne voľnobežné otáčky nesmú byť prekročené.
  • Nie je vhodné pre robotické alebo stacionárne aplikácie. Riziko ohýbania. Používajte iba tuhé upínacie systémy/pohony.

Logistické detaily

• Číslo colného tarifu: 82077010
• Krajina pôvodu: DE
• Objem (obalová jednotka): 36,703 CCM
• Hrubá hmotnosť (kus): 0,049 kg
• Dĺžka (obalová jednotka): 127 mm
• Šírka (obalová jednotka): 17 mm
• Výška (obalová jednotka): 17 mm
