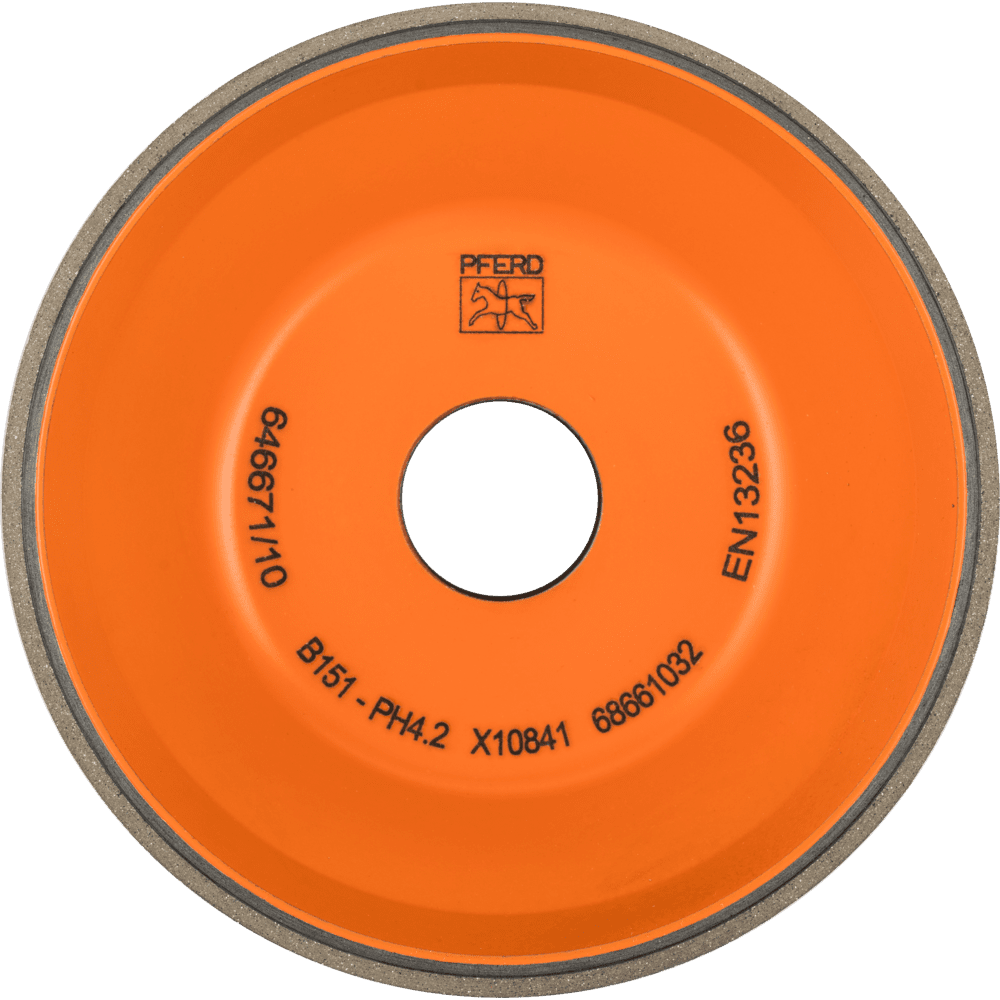

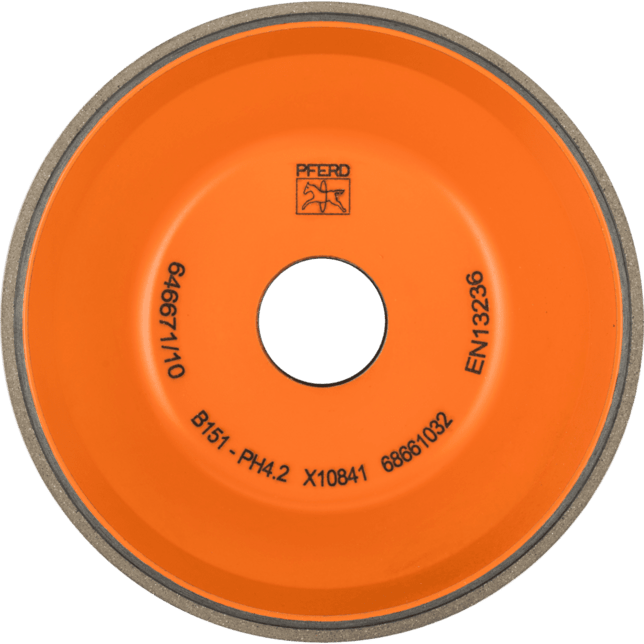

PFERD TOOLS Diamantové / CBN nástroje s živicovou väzbou 11V9 100-2-10-20 B 151 PH 4.2

Disky na brúsenie s CBN viazané na živicu sa často používajú na brúsenie nástrojov z karbidu wolfrámu alebo HSS, ako aj na iné procesy výroby brúsenia. Používajú sa pri mokrom aj suchom brúsení. Vysokovýkonná väzba pre chladné suché brúsenie pri nízkych prítlačných rýchlostiach. Iba pre 11V9 a 12V9 do priemeru 150 mm.

Technické detaily

• Forma: 11V9
• Verzia: PH 4.2
• Šírka, povlak: 10 mm
• Priemer. otvor: 20 mm
• Priemer. vonkajší, metrický: 100 mm
• Veľkosť zrna: B 151
• Výška, povlak: 2 mm

Výhody produktu

• Výhody:
  • Charakteristiky živicovej väzby môžu byť optimálne prispôsobené aplikácii.
  • Jednoduché na úpravu.

Odporúčania na použitie

• Odporúčania na použitie:
  • Väčší priemer D umožňuje väčšiu ekonomickú efektívnosť vďaka zlepšeným tepelným a kinematickým podmienkam.
  • Vždy vyberte šírku povlaku, W alebo U, ktorá je užšia ako obrobok, ktorý sa má brúsiť.
  • Ak je to možné, uprednostnite mokré brúsenie pred suchým brúsením. To znižuje opotrebenie nástroja a riziko tepelného poškodenia obrobku. Väzby navrhnuté na suché brúsenie môžu byť v mimoriadnych prípadoch tiež použité na mokré brúsenie.
  • Väčšia hrúbka abrazívneho povlaku, X, ovplyvňuje náklady na materiál pre CBN a väzbu. Má však len malý vplyv na výrobné náklady. Väčšia hrúbka abrazívneho povlaku, X, je preto vo všeobecnosti ekonomickejšia.

Materiály

• Materiály, ktoré je možné spracovať:
  • Pracovné ocele
  • Oceľové materiály s tvrdosťou > 54 HRC
  • Nástrojové ocele

Aplikácie

• Aplikácie:
  • Dokončovanie
  • Ostrenie
  • Práca na hranách

Typy pohonov

• Typy pohonov: Nástrojová mašina

Objednávacie informácie

• Objednávacie poznámky: Riešenia nástrojov špecifické pre zákazníka sú k dispozícii na požiadanie.

Logistické detaily

• Číslo colného tarifu: 68042212
• Krajina pôvodu: DE
• Objem (obalová jednotka): 845 CCM
• Hrubá hmotnosť (kus): 0.181 kg
• Dĺžka (obalová jednotka): 130 mm
• Šírka (obalová jednotka): 130 mm
• Výška (obalová jednotka): 50 mm

Klasifikácie

• ECLASS 5.1.4: 21011319
• ECLASS 7.1: 21011319
• ECLASS 8.1: 21011319
• ECLASS 9.1: 21011319
• ECLASS 10.1: 21011319
• ECLASS 11.1: 21011319
• ECLASS 12.0: 21011319
• ECLASS 13.0: 21011319
• ECLASS 14.0: 21011319
• ECLASS 15.0: 21011319
• ETIM 8.0: EC000173
• ETIM 9.0: EC000173
• ETIM 10.0: EC004871
• UNSPSC 25.0901: 31190000
