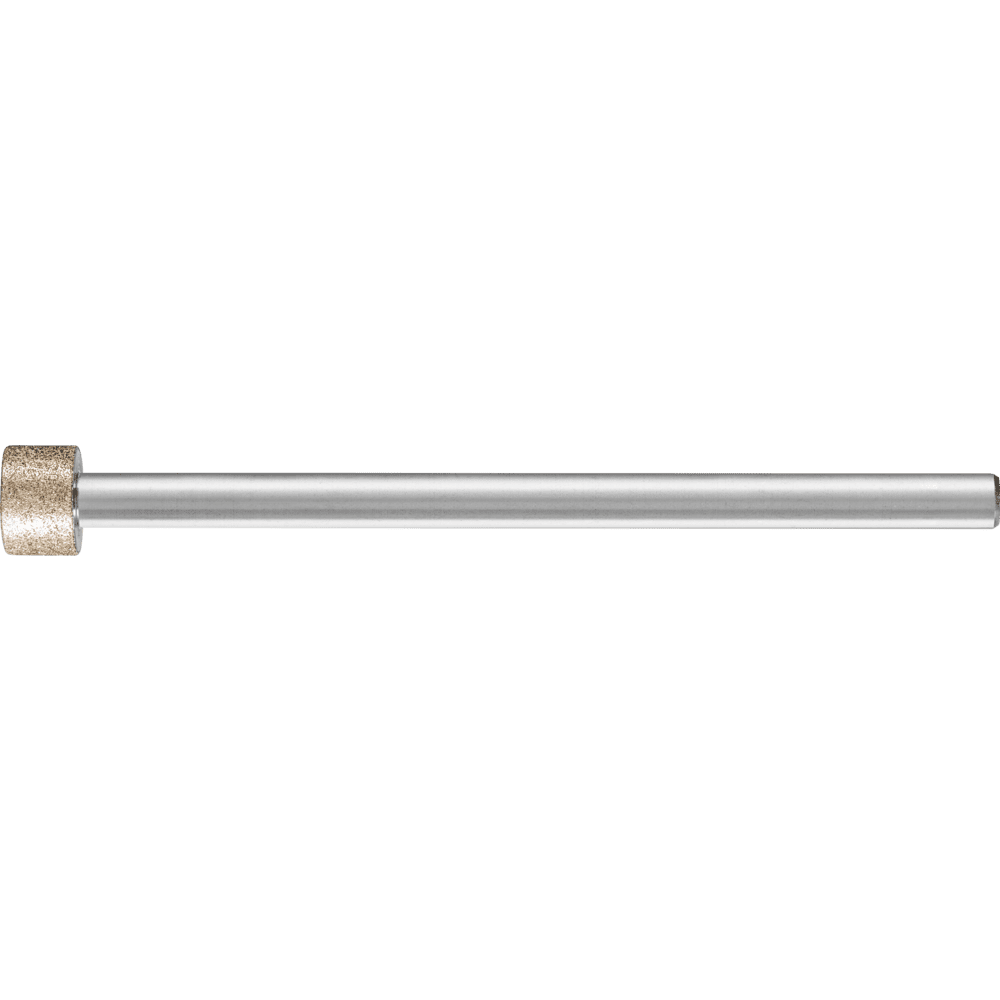

PFERD TOOLS Diamantové / CBN brúsky EP Bond BZY-N 12,0-8/6 HM B 151

Elektrolyticky pokovované diamantové a CBN brúsne body sa používajú na mokré aj suché brúsenie. Valcové montované body s hriadeľmi z karbidu wolfrámu sa používajú na vnútorné brúsenie na stacionárnych strojoch. Modul pružnosti hriadeľa z karbidu wolfrámu je približne trikrát vyšší ako modul pružnosti oceľového hriadeľa. Modul pružnosti udáva množstvo deformácie, ktorou telo prechádza v dôsledku daného zaťaženia. V aplikáciách vnútorného brúsenia ponúkajú nástroje s hriadeľom z karbidu wolfrámu vyššie rýchlosti odstraňovania materiálu, lepšie povrchy a presnejšie tolerancie tvaru a polohy. N = hriadeľ bez stupňov

Technické detaily

• Šírka, metrická: 8 mm
• Priemer vonkajší, metrický: 12 mm
• Priemer hriadeľa, metrický: 6 mm
• Veľkosť zrna: B 151
• Dĺžka, hriadeľ: 98 mm

Odporúčania na použitie

• Odporúčania na použitie:
  • Aplikácia je možná pre mokré aj suché brúsenie. Ak je to možné, uprednostňuje sa mokré brúsenie, aby sa znížila opotrebovanosť nástroja a riziko tepelného poškodenia.
  • Vo všeobecnosti platí: Pre optimálnu ekonomickú efektívnosť vyberte veľkosť zrna, ktorá je čo najhrubšia a čo najjemnejšia, ak je to potrebné. Vplyvné faktory zahŕňajú tvrdosť materiálu a požadovanú kvalitu povrchu.
  • Naložené nástroje je možné čistiť pomocou ultrazvuku. V prípade silného znečistenia povlaku prosím vyčistite pomocou ostriaceho bloku DSB 2005025 (EAN 4007220168332).
  • Vyberte čo najväčší priemer nástroja, pretože to zvyšuje množstvo zrna, ktoré sa zapája do obrobku. Pre vnútorné brúsenie je maximálny priemer nástroja 3/4 priemeru, ktorý sa brúsi.
  • Podlhovastá posuvná rýchlosť pre vnútorné brúsenie nesmie presiahnuť 2/3 celkovej šírky na otáčku obrobku. Prítok závisí od materiálu, ktorý sa má obrábať, rýchlosti rezania, stability nástroja, jeho držiaka a pohonu nástroja.
  • Vzhľadom na jednovrstvový povlak musia mať pohonná hriadeľ a upevnenie nástroja vysokú koncentrickosť. Čím jemnejšia je použitá veľkosť zrna, tým presnejšia musí byť koncentrickosť.
  • Pohon nástroja musí mať dostatočný výkon na brúsnej hriadeli, aby zabezpečil požadovanú otáčkovú rýchlosť, aj pod zaťažením.

Materiály

• Materiály, ktoré je možné obrábať:
  • Prípravky z kalenej ocele
  • Oceľové materiály s ložiskami a guľovými ložiskami
  • Oceľové materiály s tvrdosťou > 54 HRC
  • Nástrojové ocele

Aplikácie

• Aplikácie:
  • Odstraňovanie otupenia
  • Dokončovanie
  • Brúsenie
  • Vnútorné brúsenie
  • Práca na hranách (fazetovanie, zaobľovanie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojový stroj
  • Robot
  • Priamy brúsny stroj

Objednávacie informácie

• Objednávacie poznámky: Riešenia nástrojov špecifické pre zákazníka sú k dispozícii na požiadanie.

Logistické detaily

• Číslo colného tarifu: 68042100
• Krajina pôvodu: DE
• Objem (obalová jednotka): 19.575 CCM
• Hrubá hmotnosť (kus): 0.06 kg
• Dĺžka (obalová jednotka): 87 mm
• Šírka (obalová jednotka): 15 mm
• Výška (obalová jednotka): 15 mm
