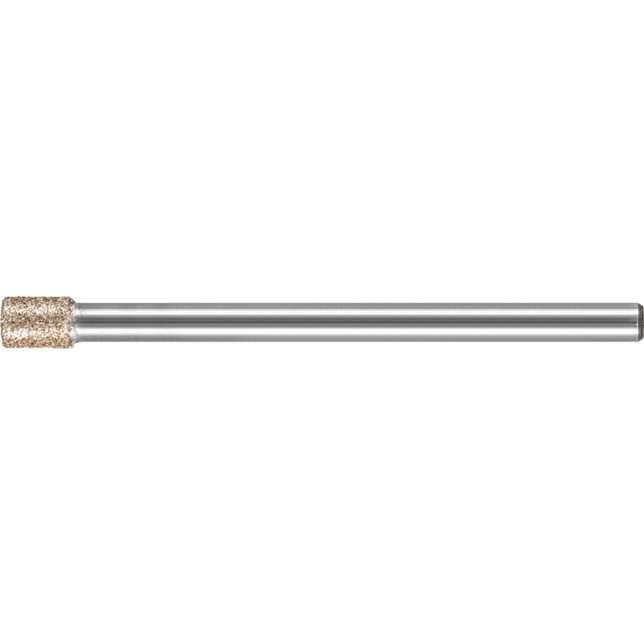

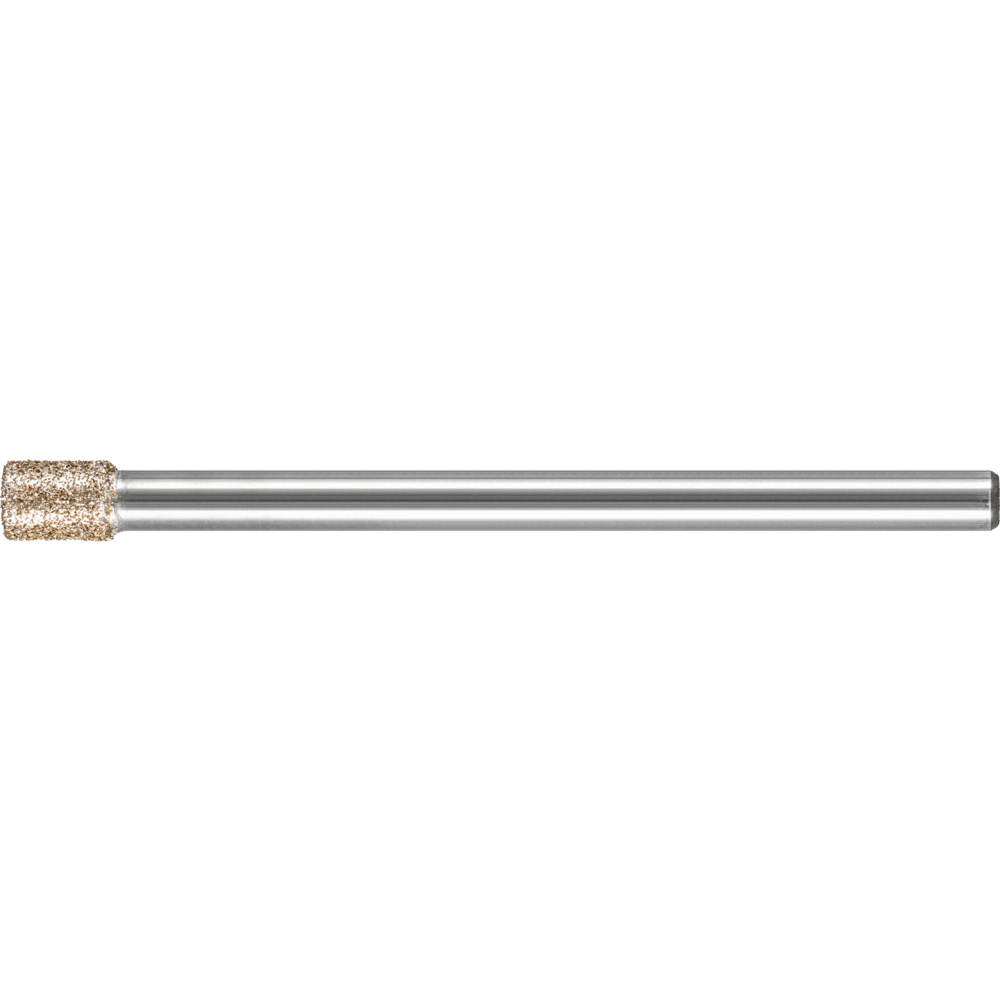

PFERD TOOLS Diamantové / CBN brúsiace nástroje EP Bond BZY-N 4,0-5/3 HM B 151

Elektrolyticky pokovené diamantové a CBN brúsené body sa používajú na mokré aj suché brúsenie. Valcové montované body s hriadeľmi z karbidu wolfrámu sa používajú na vnútorné brúsenie na stacionárnych strojoch. Modul elasticity hriadeľa z karbidu wolfrámu je približne trikrát vyšší ako modul elasticity oceľového hriadeľa. Modul elasticity naznačuje množstvo deformácie, ktorou telo prechádza v dôsledku daného zaťaženia. V aplikáciách vnútorného brúsenia ponúkajú nástroje s hriadeľom z karbidu wolfrámu vyššie rýchlosti odstraňovania materiálu, lepšie povrchy a presnejšie tolerancie tvaru a polohy. N = hriadeľ bez stupňov

Technické detaily

• Šírka, metrická: 5 mm
• Priemer vonkajší, metrický: 4 mm
• Priemer hriadeľa, metrický: 3 mm
• Veľkosť zrna: B 151
• Dĺžka, hriadeľ: 43 mm

Odporúčania na použitie

• Odporúčania na použitie:
  • Aplikácia je možná pre mokré aj suché brúsenie. Ak je to možné, uprednostňuje sa mokré brúsenie, aby sa znížila opotrebovanosť nástroja a riziko tepelného poškodenia.
  • Vo všeobecnosti platí: Pre optimálnu ekonomickú efektívnosť vyberte veľkosť zrna, ktorá je čo najhrubšia a čo najjemnejšia, ak je to potrebné. Vplyvné faktory zahŕňajú tvrdosť materiálu a požadovanú kvalitu povrchu.
  • Zaťažené nástroje je možné čistiť pomocou ultrazvuku. V prípade silného znečistenia povlaku prosím vyčistite pomocou ostriaceho bloku DSB 2005025 (EAN 4007220168332).
  • Vyberte čo najväčší priemer nástroja, pretože to zvyšuje množstvo zrna, ktoré sa zapája do obrobku. Pre vnútorné brúsenie je maximálny priemer nástroja 3/4 priemeru, ktorý sa brúsi.
  • Pozdĺžna rýchlosť posuvu pre vnútorné brúsenie nesmie prekročiť 2/3 celkovej šírky na otáčku obrobku. Prítok závisí od materiálu, ktorý sa má obrábať, rýchlosti rezania, stability nástroja, jeho držadla a pohonu nástroja.
  • Vzhľadom na jednovrstvový povlak musia mať pohonná hriadeľ a upevnenie nástroja vysokú koncentrickosť. Čím jemnejšia je použitá veľkosť zrna, tým presnejšia musí byť koncentrickosť.
  • Pohon nástroja musí mať dostatočný výkon na brúsiacej hriadeli, aby zabezpečil požadovanú otáčkovú rýchlosť, aj pod zaťažením.

Materiály

• Materiály, ktoré je možné obrábať:
  • Oceľ s povrchovou tvrdosťou
  • Oceľ s valčekovými a guľkovými ložiskami
  • Oceľové materiály s tvrdosťou > 54 HRC
  • Nástrojové ocele

Aplikácie

• Aplikácie:
  • Odstraňovanie otupenia
  • Dokončovanie
  • Brúsenie
  • Vnútorné brúsenie
  • Práca na hranách (fazetovanie, zaobľovanie)

Typy pohonov

• Typy pohonov:
  • Flexibilný hriadeľ
  • Nástrojový stroj
  • Robot
  • Priamy brúsič

Objednávacie informácie

• Objednávacie poznámky: Riešenia nástrojov špecifické pre zákazníka sú k dispozícii na požiadanie.

Logistické detaily

• Číslo colného tarifu: 68042100
• Krajina pôvodu: DE
• Objem (obalová jednotka): 7.524 CCM
• Hrubá hmotnosť (kus): 0.007 kg
• Dĺžka (obalová jednotka): 76 mm
• Šírka (obalová jednotka): 11 mm
• Výška (obalová jednotka): 9 mm

Klasifikácie

• ECLASS 5.1.4: 21011320
• ECLASS 7.1: 21011320
• ECLASS 8.1: 21011320
• ECLASS 9.1: 21011320
• ECLASS 10.1: 21011320
• ECLASS 11.1: 21011320
• ECLASS 12.0: 21011320
• ECLASS 13.0: 21011320
• ECLASS 14.0: 21011320
• ECLASS 15.0: 21011320
• ETIM 8.0: EC011937
• ETIM 9.0: EC011937
• ETIM 10.0: EC011937
• UNSPSC 25.0901: 27110000
